Wire Stranding Machine: Din komplette guide til produktion og udvælgelse

At vælge det rigtige trådstrengemaskine bestemmer kvaliteten, fleksibiliteten og den strømførende kapacitet for hver strandet leder, der produceres i dit anlæg. A trådstrengemaskine snoer individuelle metaltråde sammen til et ensartet bundt, og valg af den optimale maskintype – hvad enten det er en dobbelt snoet bunker, planetstrander eller stiv burstrander – påvirker direkte produktionshastigheden, skrothastigheden og langsigtede driftsomkostninger. Denne vejledning giver et evidensbaseret kig på, hvordan disse maskiner fungerer, sammenligner hovedtyper med ydelsesdata og besvarer de mest presserende spørgsmål, som kabelproducenter og elektriske ingeniører står over for.

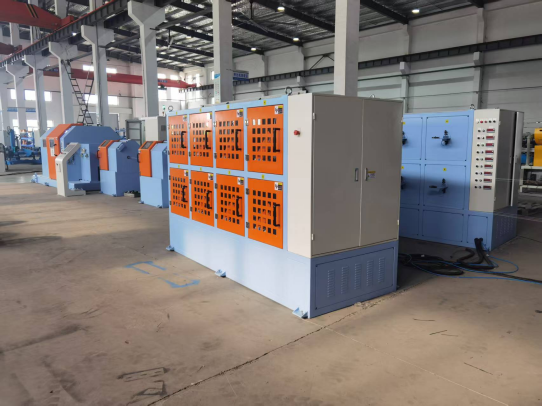

Hvad er en Wire Stranding Machine?

En trådstrengsmaskine er kerneudstyret, der forener flere enkelttråde til en sammenhængende strenget leder med overlegne mekaniske og elektriske egenskaber. I modsætning til en solid leder tilbyder en strenget leder dramatisk højere fleksibilitet og modstandsdygtighed over for udmattelsesfejl, hvilket er grunden til, at internationale standarder som IEC 60228 klassificerer ledere efter deres strandingsklasse. Maskinen fremfører individuelle ledninger fra pay-off spoler, retter dem ind gennem en læggeplade eller næsekegle og anvender et kontrolleret snoet for at danne lag af spiralviklede tråde omkring en central kerne.

Moderne trådstrengemaskines håndtagsledertværsnit fra 0,05 mm² (til ultrafine medicinske kabler) til over 1000 mm² (til krafttransmissionsledninger). Ifølge data offentliggjort af CRU Group i 2025 vokser det globale marked for strandede kobber- og aluminiumsledere med 3,2% årligt, drevet af ekspansion af elektriske køretøjer og vedvarende energi. Denne vækst har skubbet producenterne til at vedtage hurtigere og mere præcise trådstrengemaskines i stand til at opretholde læggelængdetolerancer inden for ±1 % ved linjehastigheder på over 200 meter i minuttet.

Sådan fungerer en trådstrandingsmaskine

Det grundlæggende funktionsprincip for en trådstrengsmaskine involverer at rotere et sæt trådbærende elementer omkring en længdeakse, mens de samlede tråde trækkes gennem en lukkematrice med en nøjagtigt kontrolleret hastighed. Forholdet mellem omdrejningshastigheden (snoninger pr. minut) og den lineære optagningshastighed definerer læggelængden, som er den afstand, der kræves for, at en streng kan fuldføre en 360-graders helix omkring kernen. En kortere læggelængde giver en mere fleksibel, men lidt højere modstandsleder, mens en længere læggelængde maksimerer ledningsevnen og trækstyrken.

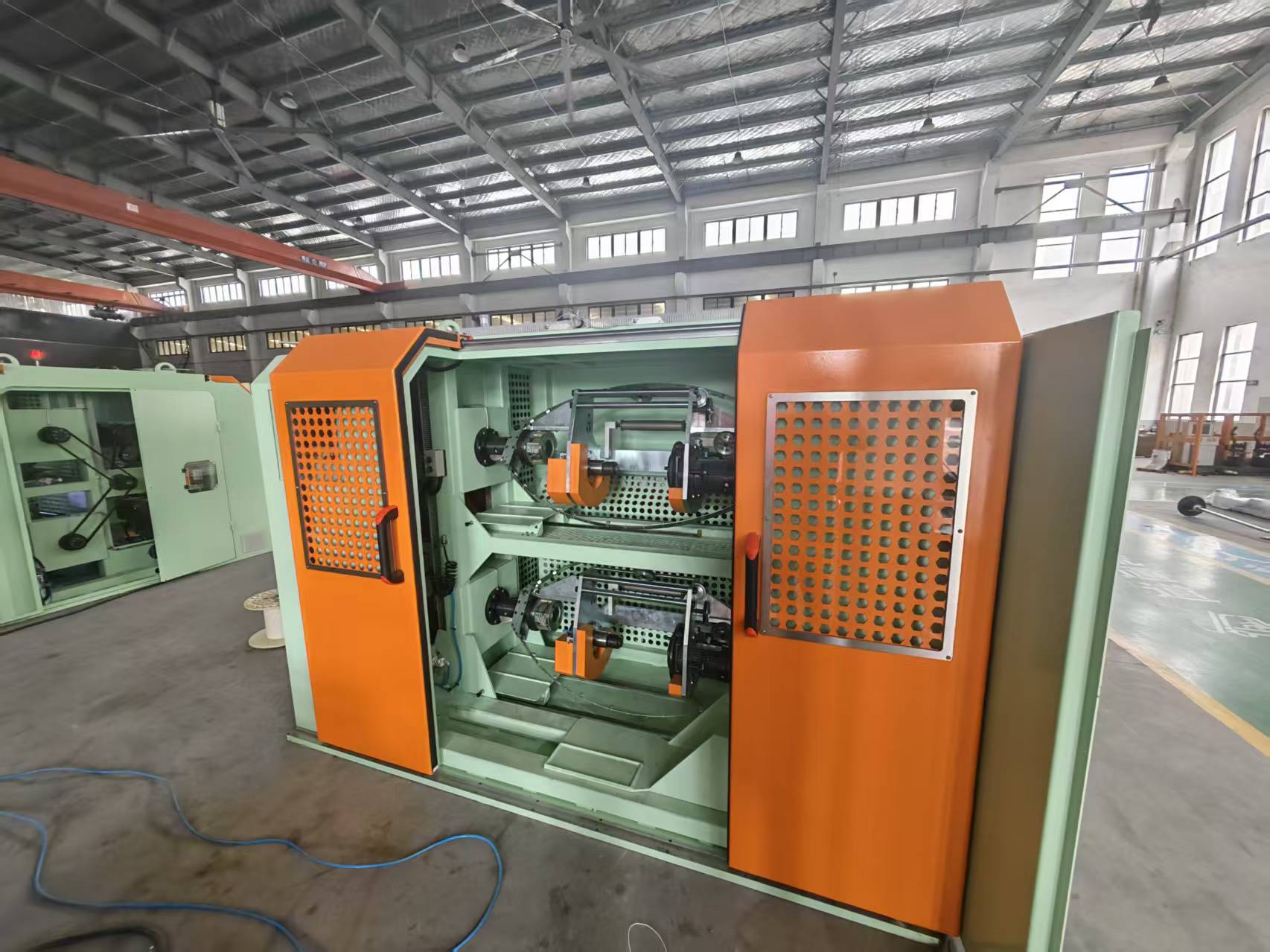

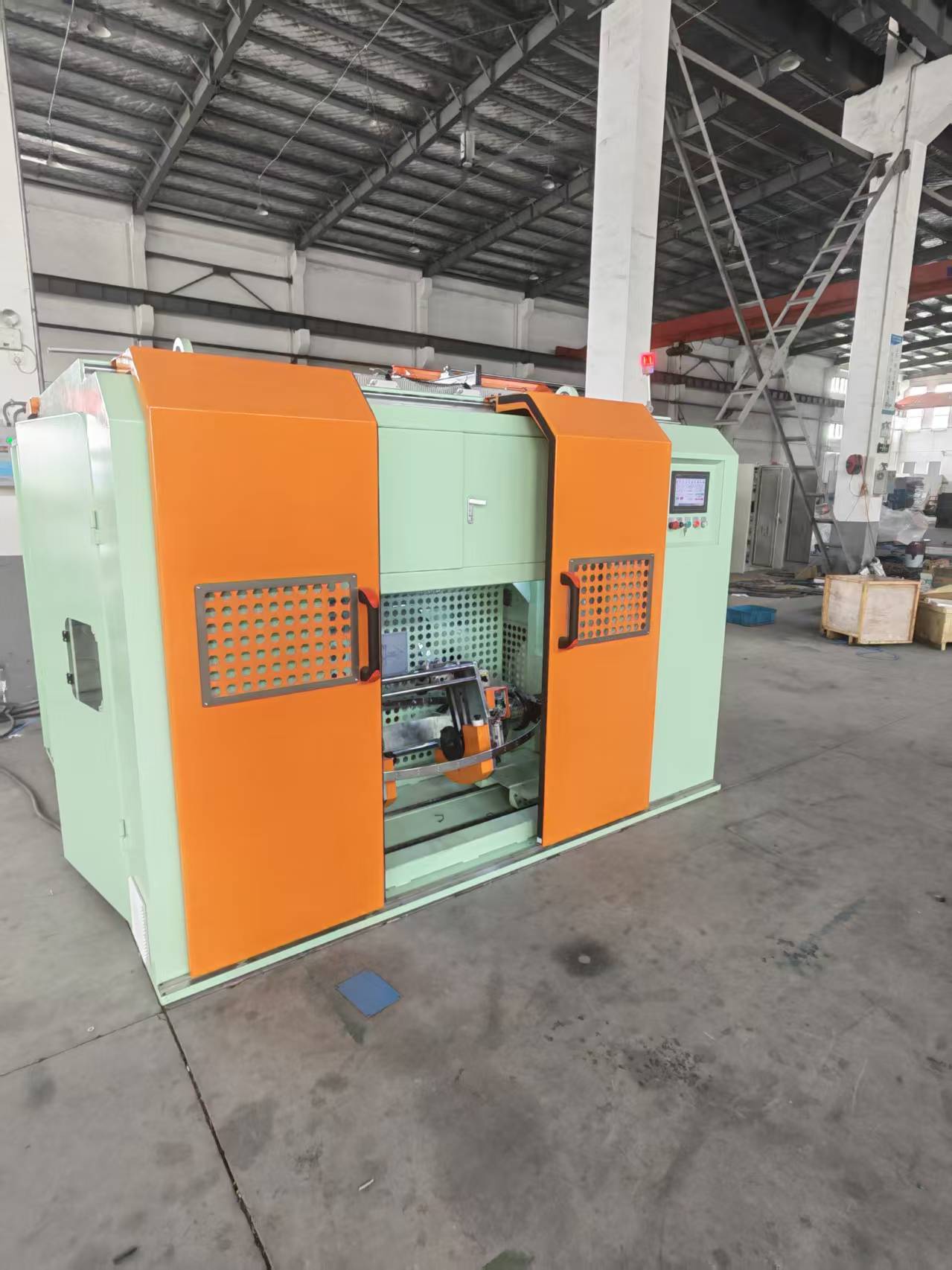

Afhængig af designet af trådstrengemaskine , kan snoningsbevægelsen bibringes af en roterende bue (i dobbeltsnoningsmaskiner), et roterende bur (i stive strandere) eller individuelt roterende spoler (i planetariske strandere). Alle typer deler et fælles krav: de enkelte ledninger skal forblive under kontrolleret tilbagespænding for at forhindre sammenfiltring og sikre ensartet strenggeometri. Hele processen overvåges af en programmerbar logisk controller (PLC), der justerer motorhastighed og spænding i realtid. Industridata viser, at digital spændingskontrol kan reducere skrot forårsaget af wirebrud med op til 45 % sammenlignet med rent mekaniske systemer.

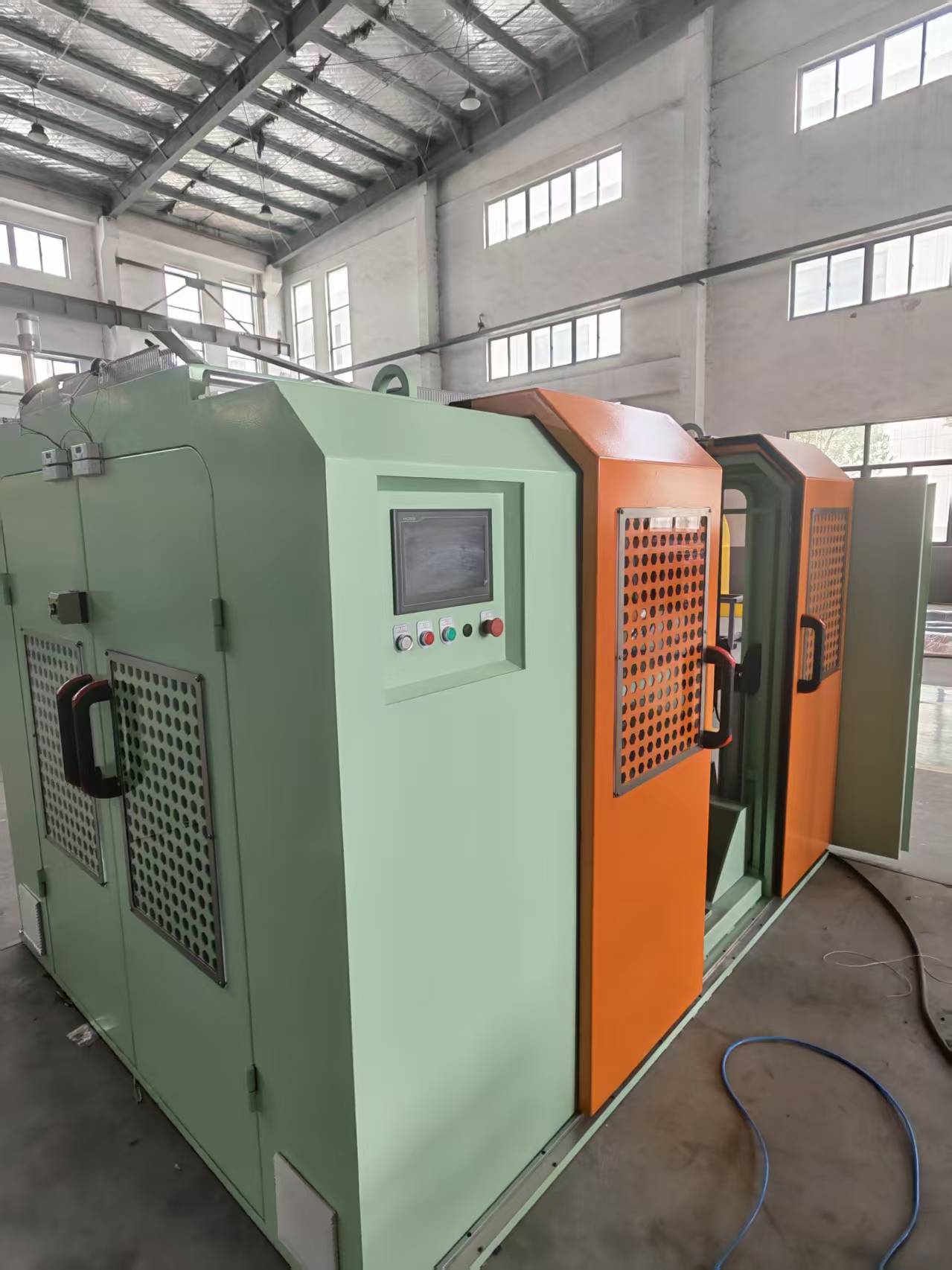

Vigtigste typer af trådstrandingsmaskiner: En detaljeret sammenligning

Intet design af en enkelt trådstrengsmaskine passer til alle produktionsscenarier; hver maskintype er målrettet mod et specifikt lederstørrelsesområde, produktionsvolumen og krav til præcision i læggelængden. Tabellen nedenfor kontrasterer fem udbredte konfigurationer, hvilket muliggør en direkte, datadrevet evaluering.

Dobbelt snoede bunkere dominerer højhastighedsproduktion af fintrådede ledere, mens planetariske tråde er uerstattelige for unilay og komprimerede ledere, der kræver nul twist på individuelle ledninger. Udvælgelsen af en trådstrengemaskine skal også tage højde for antallet af spoler: en 630 mm planetstrenger kan typisk rumme 6, 12, 18 eller 24 spoler, hvilket direkte bestemmer det maksimale antal tråde i et lag.

Nøglefaktorer for valg af en wire stranding maskine

Din optimale trådstrengsmaskine er defineret af fem målbare variabler: ledertværsnit, ønsket lægningslængde, produktionsvolumen, materialetype og behovet for koncentrisk eller bundtet trådning. En systematisk evaluering, der følger nedenstående sekvens, vil hjælpe dig med at undgå dyre fejl i overspecifikationer eller underkapacitet.

1. Definer lederspecifikationen. Identificer den færdige lederstørrelse (mm² eller AWG), antallet af individuelle ledninger og tråddiameteren. For eksempel kræver en klasse 5 fleksibel leder i henhold til IEC 60228 et specifikt antal tråde og diameter, der dikterer det mindste antal spoler på trådstrengemaskine .
2. Bestem den nødvendige læggelængde og -retning. En planetarisk strander kan holde en læggelængde så kort som 8 gange lederdiameteren uden at beskadige ledningerne, mens en dobbelt snoet bunker fungerer bedst med lægningsforhold på 10:1 til 20:1. Lægningsretning (S eller Z) indstilles elektronisk på moderne maskiner.
3. Beregn måloutput i kilogram i timen. For en dobbelt snoet bunker, der producerer 1,5 mm² trådet tråd med 250 m/min, kan output nå cirka 45 kg/t. Brug denne figur til at sikre trådstrengemaskine kan opfylde din ordrebogskapacitet.
4. Vurder materialekompatibilitet. Kobber, aluminium og fortinnede ledere kræver hver især specifikke bue- eller rullematerialer for at forhindre overfladeskader. Aluminiumstrådning, for eksempel, drager fordel af keramisk-coatede guider for at reducere ophobning af oxidstøv.
5. Evaluer automatisering og omstillingstid. Maskiner med automatisk spoleindlæsning og laserlægningslængdemåling kan reducere overgangstiden fra 45 minutter til under 10 minutter, hvilket er en afgørende fordel for kortvarig produktion.

Sammenligning af produktionshastighed og output

Produktionsydelsen af en trådstrengsmaskine er grundlæggende begrænset af den mekaniske hastighed af de roterende komponenter og optagekapaciteten. Tabellen nedenfor giver realistiske outputdata for tre almindelige konfigurationer, baseret på faktiske producentspecifikationer for 1,5 mm² flertrådet kobberleder.

Den dobbelte snoede bunker opnår næsten det dobbelte af en planetstrander for det samme tværsnit, men det planetariske design reducerer skrotmængden med mere end 60%. Denne afvejning mellem hastighed og præcision er kernen i enhver trådstrengemaskine købsbeslutning.

Anvendelser på tværs af nøglebrancher

Slutbrugssektoren dikterer strandingsklassen og derfor den specifikke wirestrandingsmaskineteknologi, der kræves. Følgende sektorer er afhængige af strandede ledere produceret af disse maskiner:

• Ledningsnet til biler – Dobbelt snoede bunkere producerer de tyndvæggede, meget fleksible flertrådede ledere, der er nødvendige til ledninger i motorrummet, hvor vibrationsmodstanden er altafgørende.
• Kraftoverførsel og distribution – Stive bur- og planetstrenge fremstiller komprimerede koncentriske ledere til mellem- og højspændingskabler op til 500 kV, hvilket sikrer ensartet strømfordeling.
• Vedvarende energisystemer – Kabler til solenergianlæg og vindmøller kræver fintstrengede, fortinnede kobberledere produceret på højhastighedsbunkere for at modstå korrosion og termisk cykling.
• Jernbane og massetransport – Kabler til rullende materiel kræver ekstremt fleksible ledere (Klasse 6 i henhold til IEC 60228), der ofte fremstilles på planetmaskiner for at opnå de ultrafine strengtæller.
• Medicinsk udstyr og robotteknologi – Ultrafin trådning under 0,05 mm² bruger specialiserede rørformede eller enkelt snoede tråde for at undgå brud på sarte kobber- eller kobberlegeringstråde.

Omkostningsanalyse og investeringsafkast

En wire stranding maskine repræsenterer en betydelig kapitalinvestering, men en detaljeret total-cost-of-ownership analyse afslører ofte, at en dyrere maskine med præcisionsstyring betaler sig selv inden for tre år gennem reduceret skrot og hurtigere omstillinger. Tabellen nedenfor sammenligner den femårige omkostningsstruktur for en dobbeltsnoningsbunker versus en planetarisk strander, idet det antages, at etskiftsdrift producerer 200 tons strandet kobber årligt.

For producenter, der er specialiseret i bilindustriens tyndvæggede ledere, leverer den dobbelte snoede bunker den laveste pris pr. For forsyninger, der kræver komprimerede koncentriske ledere, planetarisk trådstrengemaskine forbliver det eneste teknisk levedygtige valg på trods af dets højere forudgående omkostninger.

Vedligeholdelse bedste praksis for lang maskinlevetid

Forebyggende vedligeholdelse på en wirestrandingsmaskine er centreret om tre elementer: inspektion af bue eller burlejer, kalibrering af spændingssensor og overvågning af wireføringsslid. Selv mindre afvigelser i disse komponenter kan medføre læggelængdefejl og lederskader. En struktureret vedligeholdelsesrutine giver målbare resultater; en undersøgelse fra 2022 af 47 kabelanlæg foretaget af Wire Association International viste, at faciliteter med ugentlig forebyggende vedligeholdelse rapporterede 27 % færre uplanlagte nedetidshændelser end dem med månedlige kontroller.

1. Efterse buelejer og kulbørster for hver 200 driftstimer. I en dobbeltdrejebunker forårsager slidte buelejer vibrationer, der direkte påvirker læggelængdens konsistens. Udskift lejer, der viser radialt slør på mere end 0,02 mm.
2. Kalibrer danserarm og spændingssensorer månedligt. Spændingsafvigelse på mere end 5 % mellem de enkelte ledninger resulterer i ujævn trådning og kan skabe pletter med høj modstand i den færdige leder.
3. Udskift keramiske eller hærdede stålwireføringer ved det første tegn på riller. En rilledybde på mere end 0,1 mm kan slibe trådoverfladen og indføre oxidpartikler i strengen, hvilket reducerer ledningsevnen.
4. Smør gear og tværgående mekanismer i henhold til OEM tidsplan. Brug den specificerede fedtkvalitet; forkerte smøremidler kan føre til overophedning af gearkassen på så få som 500 timers kontinuerlig drift.
5. Bekræft læggelængden ved hjælp af et lasermålesystem ugentligt. Periodisk afdrift i lægningslængden indikerer ofte en glidende kapstan eller en slidt encoder-kobling, som kan korrigeres, før den producerer et produkt, der ikke er specifik.

Automation and Industry 4.0 i Wire Stranding Machines

De nyeste wirestrandingsmaskiner integrerer overvågning af læggelængde i realtid, forudsigende vedligeholdelsesalgoritmer og automatiske spoleskiftesystemer for at skubbe den samlede udstyrseffektivitet (OEE) over 85 %. Vibrationssensorer på stævn- og motorlejer leverer data til en central controller, der forudsiger lejefejl op til 60 timer i forvejen, hvilket tillader planlagt udskiftning i stedet for nødstop. Automatiseret undertrådsindlæsning reducerer operatørens indgreb fra 12 manuelle ændringer pr. skift til nul, hvilket praktisk talt eliminerer den mest almindelige årsag til opsætningsrelaterede trådbrud.

Fra et kvalitetssynspunkt måler lasermikrometer-arrays kontinuerligt diameteren af ​​den strengede leder og sammenligner den med målværdien. Hvis diameteren afviger med mere end 0,02 mm, justerer PLC'en kapstanhastighed eller undertrådsspænding for at rette fejlen. Ifølge et teknisk papir fra 2024, der blev præsenteret på International Wire & Cable Symposium, reducerede denne lukkede sløjfekontrol diametervariationen med 68 % sammenlignet med konventionelle maskiner med åben sløjfe. Efterhånden som tilslutningsstandarder som OPC UA bliver universelle, vil hver trådstrengemaskine kan nu kommunikere direkte med fabrikkens produktionsudførelsessystem, hvilket giver sporbarhed ned til det enkelte rulleniveau.

Ofte stillede spørgsmål

Hvad er forskellen mellem bundning og koncentrisk stranding?

Bunding, udført på et dobbelt twist trådstrengemaskine , snoer alle ledninger sammen i samme retning uden en defineret geometrisk lagstruktur. Koncentrisk stranding, typisk udført på en planetarisk eller stiv strander, arrangerer ledninger i præcise spiralformede lag omkring en central kerne. Koncentriske ledere har en glattere overflade og mere ensartet strømfordeling, mens bundtede ledere er mere fleksible og hurtigere at producere.

Hvordan påvirker læggelængden lederens ydeevne?

Læggelængden har et direkte omvendt forhold til fleksibilitet og et direkte forhold til ledningsevne. En kort lægningslængde (f.eks. 8-12 gange den ydre diameter) øger fleksibiliteten, men øger en smule elektrisk modstand, fordi strømvejen bliver længere. I en trådstrengemaskine , er lægningslængden indstillet af forholdet mellem optagelseshastighed og rotator-omdrejningstal, og den skal forblive inden for tolerancen specificeret af standarder såsom ASTM B8 for koncentrisk lægge-strengede kobberledere.

Kan én maskine binde både kobber og aluminium?

Ja, mest moderne trådstrengemaskines kan bearbejde både kobber og aluminium, men wirestyrene, kapstanmuffer og spændingsindstillinger skal tilpasses. Aluminiums lavere trækstyrke og tendens til at generere oxidstøv kræver reduceret tilbagespænding (typisk 10-15 % lavere end for kobber) og brugen af ​​keramiske eller polerede rustfrit stålkontaktflader for at forhindre gnidning.

Hvad er tegnene på, at en strandingsmaskine skal udskiftes lejer?

Øget vibrationsfølelse på maskinrammen, en rytmisk støjændring under drift og en afdrift i liggelængden uden for ±2 % uden en tilsvarende PLC-kommando indikerer alle potentielt lejeslid. På et dobbelt twist trådstrengemaskine , skal bovlejerne udskiftes, når vibrationshastigheden overstiger 4,5 mm/s RMS, som målt på lejehuset.

Foretag den rigtige investering i en wirestrandingsmaskine

Valg af en trådstrengemaskine er grundlæggende en beslutning om at balancere hastighed mod geometrisk præcision og kapitalomkostninger mod skrottab. Til højvolumen produktion af fleksible ledere under 10 mm² giver en dobbelt snoet bunker uovertruffen output pr. dollar. For strømkabler og komprimerede koncentriske ledere er en planetarisk eller stiv burstrander ikke bare at foretrække, men teknisk nødvendig for at opfylde internationale standarder. Ved at afstemme dine produktionskrav med de data og sammenligninger, der præsenteres her, kan du angive en trådstrengemaskine der vil levere ensartet kvalitet og et stærkt investeringsafkast langt ind i det næste årti.
