Hvad er en planetarisk strandingsmaskine?

A planetarisk strandingsmaskine er et højt specialiseret stykke lednings- og kabelfremstillingsudstyr, der snoer flere tråde sammen omkring en central kerne eller akse, mens den bevarer den absolutte rethed og spænding af hver enkelt tråd gennem en unik planetbevægelse. I modsætning til traditionelle bundter eller stive burstrandere, en planetarisk strandingsmaskine sikrer, at hver trådspole roterer om sin egen akse, når den kredser om maskinens centrale aksel, hvilket helt eliminerer enhver uønsket vridning eller tilbagesnoning i de enkelte filamenter. Ifølge industridata fra International Wire & Machinery Association (IWMA) er planetarisk strandingsteknologi blevet uundværlig i produktionen af ​​højspændingskabler, undersøiske kabler og sofistikerede datatransmissionslinjer, hvor præcisionen af ​​læggelængden og den mekaniske integritet af den strandede leder er altafgørende for den endelige elektriske ydeevne og driftssikkerhed.

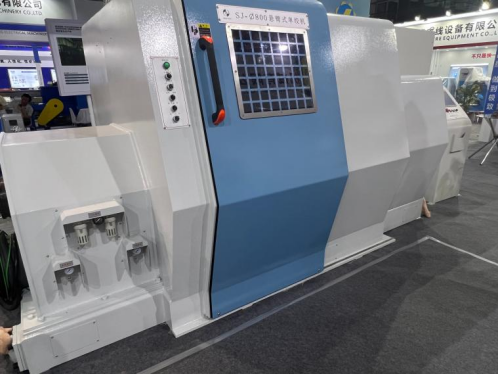

Hvad er en planetarisk strandingsmaskine, og hvordan fungerer den?

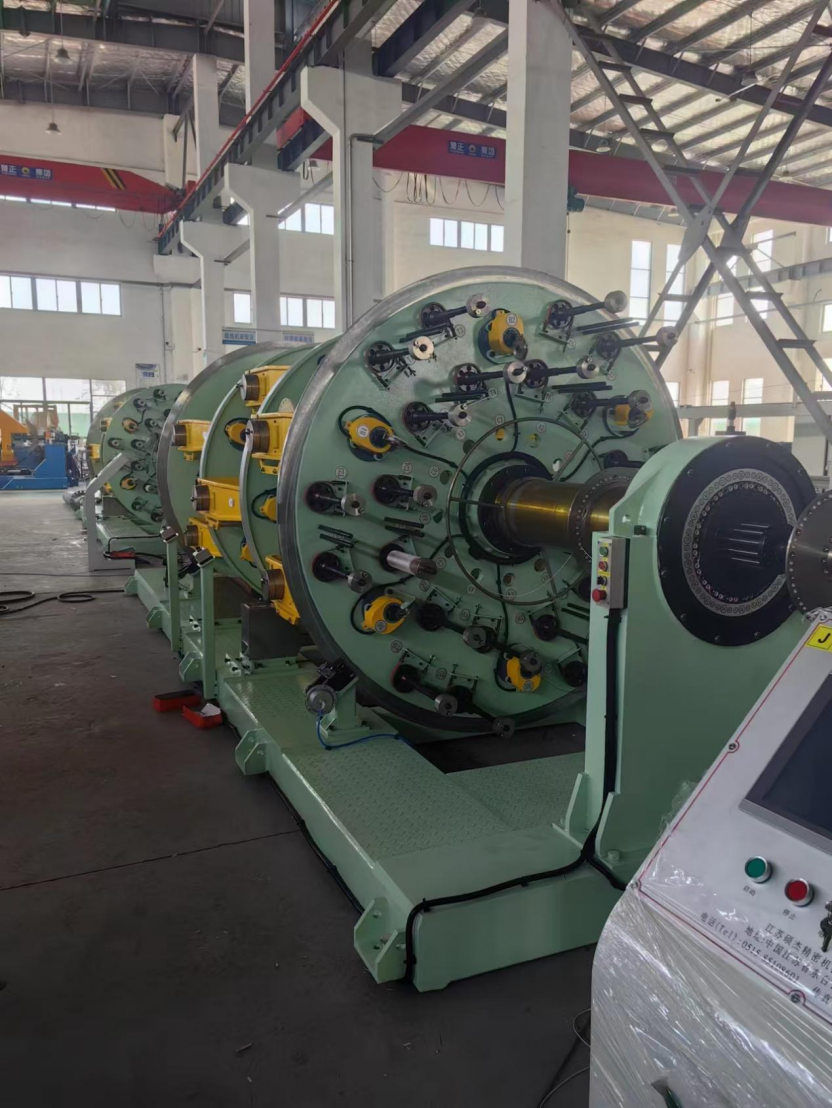

En planetarisk strandingsmaskine er et rotationssystem med flere spole, hvor hver udbetalingsspole er monteret på sin egen individuelt drevne roterende vugge inden for en større roterende hovedramme, hvilket gør det muligt at sno de enkelte ledninger sammen uden nogen vridningsspænding eller ukontrolleret deformation. Det grundlæggende princip i en planetarisk strandingsmaskine kan sammenlignes med Jordens bevægelse omkring Solen: Ligesom Jorden roterer om sin akse, mens den kredser om Solen, roterer hver trådspole i maskinen om sit eget centrum for at betale for tråden, samtidig med at den bliver båret i en cirkulær bane rundt om det centrale samlingspunkt for den strandede leder. Denne dobbeltrotationsmekanisme er kritisk, fordi den neutraliserer tilbagedrejningen, der ellers ville samle sig i hver ledning, hvis den blev trukket af en stationær undertråd, mens den blev spiralformet rundt om kernen. I en standard lay-up kan en 1/2 tomme (12,7 mm) læggeplade med 18 spoler behandle op til 37 individuelle tråde i et enkelt gennemløb, hvor hovedrotorens rotationshastighed når op til 100 til 300 omdrejninger i minuttet afhængig af maskinens størrelse og trådmåler. Hele operationen styres af synkroniserede servomotorer og programmerbare logiske controllere (PLC'er), der sikrer, at læggelængden - den aksiale afstand, der kræves for en komplet omdrejning af en streng omkring kernen - holdes inden for en tolerance på mindre end ±1 % . Wire Association International rapporterer, at dette præcisionsniveau er nødvendigt for flerlags koncentrisk stranding, der anvendes i mellem- og højspændingskabler, hvor selv mindre uoverensstemmelser i læggelængden kan skabe lokaliserede elektriske spændingspunkter, der fører til delvis afladning og for tidlig isolationsfejl.

De kritiske fordele ved planetarisk stranding i forhold til konventionelle metoder

Den afgørende fordel ved en planetarisk strengningsmaskine er dens evne til at producere en fuldstændig torsionsfri strenget leder, som bevarer forlængelsesegenskaberne og brudstyrken af de enkelte ledninger, samtidig med at der opnås overlegen geometrisk ensartethed. I en konventionel stiv burstrander eller rørformet strander fastgøres spolerne inden i den roterende ramme, og wiren trækkes af over flangen, hvilket indfører en 360 graders snoning i hver wire for hver fuldstændig rotation af buret omkring kernen. Denne vridning deformerer ledningen permanent, reducerer dens trækstyrke og gør den modtagelig for fuglebur - en tilstand, hvor de ydre tråde af et færdigt kabel adskilles fra kernen under bøjning eller spænding. I modsætning hertil er planetbevægelsen af en planetarisk strandingsmaskine ophæver snoningen, hvilket resulterer i en streng, der ligger helt lige inde i kabelstrukturen. Dette gør det muligt for den strengede leder at opnå en fyldfaktor - forholdet mellem det samlede tværsnitsareal af ledningerne og lederens tværsnitsareal - på op til 93 % til 95 % , som maksimerer elektrisk ledningsevne for en given diameter. For kobber- eller aluminiumsledere i kraftoverførsel udmønter denne forbedring i tæthed sig direkte til reduceret linjemodstand og lavere I²R-tab. Derudover minimerer den glatte, kompakte overflade af en planetstrenget leder luftspalterne og fremspringene, der kan forårsage koronaudladning i højspændingskabler, der arbejder over 110 kV. Ved at reducere behovet for omfattende taping og screening kan producenter spare betydelige materialeomkostninger over store produktionsserier.

Hvor bruges planetariske strandingsmaskiner i moderne industri?

Planetariske strandingsmaskiner anvendes primært til produktion af højtydende ledere, hvor de mekaniske og elektriske krav er så strenge, at selv en lille mængde ledningsforvrængning eller uregelmæssighed i læggelængden er uacceptabel. De vigtigste anvendelsesområder er som følger:

• Højspændings- og ekstrahøjspændingskabler: De torsionsfrie, perfekt komprimerede ledere produceret af en planetarisk strandingsmaskine er essentielle for XLPE-isolerede kabler klassificeret fra 66 kV op til 500 kV. Ifølge CIGRE Technical Brochure 720 minimerer den glatte ydre overflade af en planetstrenget segmentleder (Milliken-leder) risikoen for elektrisk trædannelse ved leder-isoleringsgrænsefladen, hvilket er den førende årsag til langvarig kabelfejl i underjordiske transmissionsnetværk.
• Undersøiske og undersøiske strømkabler: Disse kabler udsættes for kontinuerlig dynamisk bøjning og spænding under lægningsoperationer. Den høje trækstyrke og fleksibilitet, som bevares af torsionsfrie kobber- eller aluminiumtråde, er afgørende for at forhindre lederbrud. En enkelt fejl i et søkabel kan resultere i reparationsomkostninger på over adskillige millioner dollars, som det bemærkes af brancheanalytikere fra CRU Group.
• Specialiserede kontrol- og datatransmissionskabler: I robotarme, ledninger til luftfart og avancerede lydkabler er enhver mikrofonisk støj eller signalrefleksion forårsaget af uregelmæssig ledergeometri uacceptabel. Den exceptionelle koncentricitet og overfladeglathed leveret af en planetarisk strandingsmaskine give de stabile elektriske egenskaber, der kræves for ensartet impedans og signalintegritet.
• Produktion af stålsnor og ståltov: For dækforstærkningssnore og højstyrke løftetove skal de enkelte stålfilamenter strandes uden resterende vridningsspænding for at forhindre afvikling ved skæring. Planetstrandere bruges til at fremstille flerstrengede reb med meget præcise læggelængder og nul rotation under belastning.

Sammenligning af Planetary Stranders med Rigid Cage og Rørformet Stranders

Når kabelproducenter vurderer strandingsudstyr til en ny produktionslinje, involverer valget mellem en planetstrander, en stiv burstrander og en rørformet strander en afvejning mellem produktkvalitet, produktionshastighed og kapitalinvestering. Tabellen nedenfor giver en direkte sammenligning af de vigtigste ydeevne og applikationsparametre, der adskiller disse tre maskintyper.

Som illustreret i tabellen er planetarisk strandingsmaskine er ikke den hurtigste eller billigste, men den leverer den højeste kvalitet leder. For et kabel, der vil blive installeret under jorden eller under vandet i 40 år og ikke kan erstattes uden et massivt anlægsprojekt, er de ekstra forudgående omkostninger ved planetarisk stranding ubetydelig sammenlignet med levetidsomkostningerne for en enkelt isolationsfejl.

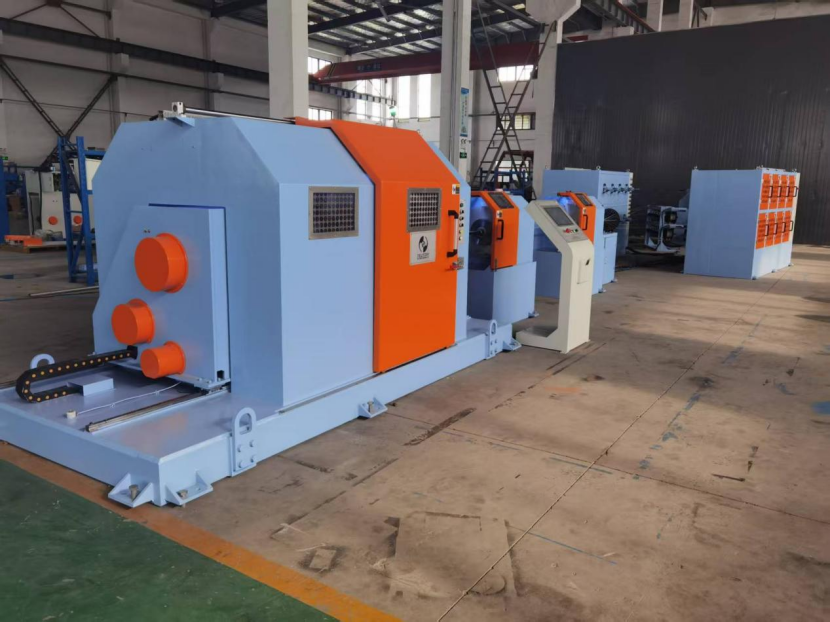

Nøgle tekniske specifikationer og operationelle overvejelser

Ydeevnen for en planetarisk strandingsmaskine er defineret af dens undertrådskapacitet, antallet af rotorer, den maksimale rotationshastighed og præcisionen af dens lay-længde kontrolsystem. En typisk mellemstor planetstrander designet til produktion af strømkabelledere vil have følgende egenskaber:

• Spole diameter: Pay-off spoler spænder fra 400 mm til 630 mm i flangediameter, med en trådkapacitet på op til 500 kg af kobber eller aluminium pr. spole. For store lederstrenge kan en linje inkorporere seks eller tolv rotorer, der hver bærer flere spoler.
• Tråddiameterområde: Maskinen kan behandle individuelle ledninger fra ca 0,5 mm til 5,0 mm i diameter, med det specifikke område afhængigt af rullestyrene og strammerindstillingerne.
• Læg længde kontrol: Moderne servodrevet planetarisk strandingsmaskines opnå læggelængder fra så korte som 30 mm til over 500 mm, som kan justeres via HMI-berøringsskærmen. Lægningslængden er elektronisk synkroniseret med optrækkeren for at opretholde et konstant forhold, selv når oprulleren fyldes, og den effektive diameter ændres.
• Forvridning og efterformning: For komprimerede ledere kan maskinen være udstyret med forsnoningshoveder, der påfører en let plastisk deformation på den indgående ledning, og efterformede matricer eller ruller, der komprimerer den strengede leder til dens endelige cirkulære eller segmentformede form. Ifølge et teknisk papir præsenteret på IWMA årlige konference, anvendelsen af en post-dannende kraft af 2 til 4 kilonewtons kan øge fyldningsfaktoren med yderligere 3 %.

Ofte stillede spørgsmål om planetariske strandingsmaskiner

Hvad er forskellen mellem planetarisk stranding og bundtstranding?

Bunch stranding snoer alle ledningerne sammen i en enkelt roterende bue eller bur uden at kontrollere placeringen af ​​hver enkelt streng, hvilket resulterer i en tilfældig lægning og betydelig wireforvrængning. A planetarisk strandingsmaskine , på den anden side, kontrollerer præcist positionen, spændingen og vridningen af hver ledning, hvilket producerer et højt ordnet koncentrisk læg uden indre twist. Bunch stranding bruges til billige fleksible ledere, mens planetarisk stranding er forbeholdt højpålidelige strøm- og datakabler.

Kan en planetarisk strandingsmaskine producere komprimerede ledere?

Ja, og det er ofte den foretrukne metode. Fordi ledningerne allerede er arrangeret i en perfekt koncentrisk geometri med nul torsion, komprimerer de mere ensartet under trykket fra en formet matrice eller rulle. A planetarisk strandingsmaskine monteret med et komprimeringshoved kan reducere lederdiameteren med 8% til 12% og samtidig bevare en glat, spaltefri overflade, hvilket væsentligt reducerer mængden af isolerings- og afskærmningsmateriale, der kræves i efterfølgende ekstruderingstrin.

Hvilke materialer kan bearbejdes på en planetarisk strandingsmaskine?

Maskinen er designet til at håndtere både jernholdige og ikke-jernholdige tråde, herunder udglødet kobber, hårdttrukket kobber, aluminium, aluminiumslegering, galvaniseret ståltråd og rustfrit stål. Materialevalget afhænger af slutanvendelsen: kobber og aluminium til elektrisk ledningsevne og stål til mekanisk styrke i luftledere (ACSR) og ståltove. Det kritiske krav er, at tråden skal have ensartede diameter- og forlængelsesegenskaber for at opretholde ensartet spænding på tværs af alle spoler.

Hvordan opretholder du præcis spænding på en planetarisk strandingsmaskine?

Hver undertrådsholder er udstyret med en justerbar mekanisk friktionsbremse eller en aktiv elektromagnetisk strammer. Spændingen er sat til en værdi typisk mellem 1 og 10 Newton , afhængig af tråddiameter og flydespænding. Hvis spændingen er for lav, vil ledningerne være løse, og lederen vil have dårlig geometrisk stabilitet; hvis det er for højt, kan ledningerne halse ned eller endda knække. Regelmæssig kalibrering af spændingssystemet med en håndholdt spændingsmåler er afgørende for at opretholde produktkvaliteten, da ujævn spænding mellem spoler er den primære årsag til uregelmæssighed i liggelængden.

Efterhånden som efterspørgslen efter pålidelig kraftoverførsel med høj kapacitet og datakommunikation fortsætter med at eskalere planetarisk strandingsmaskine er fortsat en hjørnesten i avanceret kabelfremstilling. Dens evne til at levere en torsionsfri, geometrisk perfekt leder kan ikke matches med hurtigere, men mindre præcise strandingsmetoder. Ved at investere i planetarisk teknologi sikrer lednings- og kabelproducenter, at de kritiske ledere, der forbinder vores elnet, havvindmølleparker og kommunikationsnetværk, vil fungere sikkert og effektivt i årtier under de mest krævende forhold.
