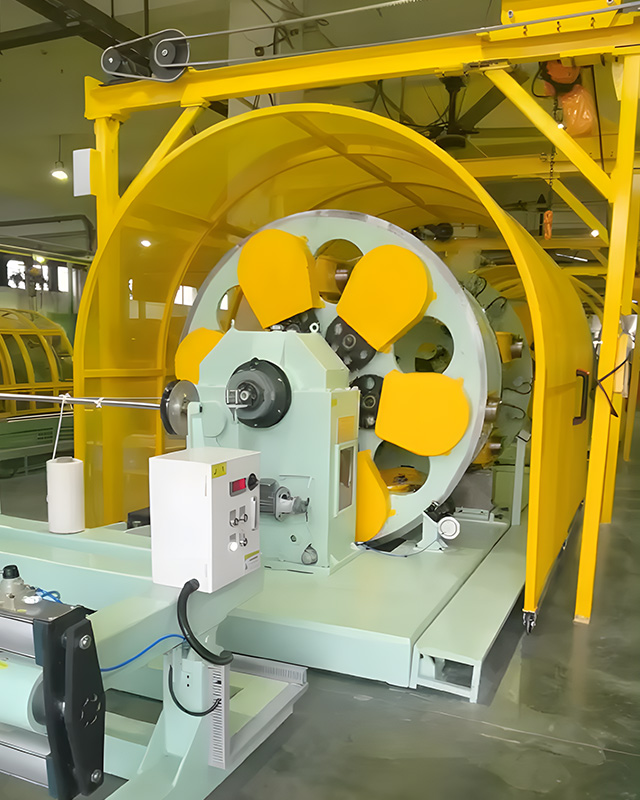

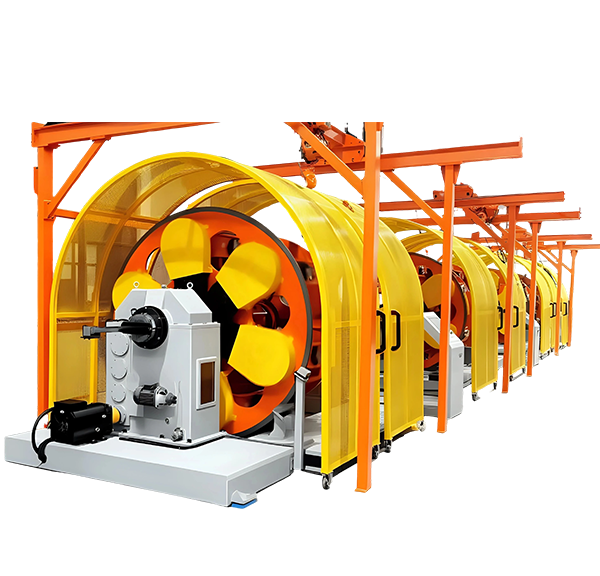

Planetary Stranding/Pair Twisting Machine er en kernekabelmaskine designet specielt til fremstilling af højtydende, komplekse præcisionskabler. Det er særligt velegnet til specialkabler, der kræver ekstremt høje standarder for elektrisk ydeevne, mekanisk styrke, fleksibilitet og konsistens. ■ Præcisionskoordineret bevægelsesprincip: Ved at bruge en unik planetarisk bevægelsesarkitektur roterer flere kerner (ledere eller elementer) og bevæger sig præcist og synkront omkring en central akse. Dette design efterligner i det væsentlige himmellegemernes orbitale bevægelse, hvilket sikrer ekstrem høj geometrisk symmetri og strukturel stabilitet under strandingsprocessen. ■ Optimeret intern stresskontrol: Under højhastigheds-stranding styrer og minimerer denne mekanisme effektivt resterende drejningsmoment i kernerne (reducerer vridningseffekten markant). Dette er afgørende for at bevare kernens oprindelige fysiske egenskaber, forhindre efterfølgende deformation og forbedre kablets samlede fleksibilitet og langsigtede levetid. ■ Integreret og effektiv proces: De kritiske stranding og dobbelt-omviklede afskærmnings-/beskyttelsestrin udføres effektivt i en enkelt, kontinuerlig proces. Dette integrerede design forbedrer ikke kun produktionseffektiviteten markant, men eliminerer også potentielle kvalitetsudsving forårsaget af processkift, hvilket sikrer ensartethed, tæthed og tæt integration af afskærmningen eller det beskyttende lag med de strengede tråde. ■ Opfylder strenge applikationsstandarder: Dens design- og processtyringsegenskaber gør den til et ideelt valg til fremstilling af avancerede kabler, såsom dem, der er kompatible med USB 3.1 højhastighedsdatatransmissionsspecifikationer, multi-core medicinsk udstyrskabler (kræver biokompatibilitet og høj pålidelighed), trækkædekabler, der er udsat for kontinuerlig bøjning (høj-energi-modstands-kabler) (høj strømudmattelseskabler), sikkerhed og holdbarhed) og kabler til højhastighedsforbindelseskomponenter såsom QSFP. Disse applikationer kræver uvægerligt næsten perfekt elektrisk isolation, signalintegritet, mekanisk sejhed og miljøtilpasningsevne. ■ Tilpasning til komplekse kabelstrukturer: Den planetariske struktur demonstrerer fremragende tilpasningsevne og bearbejdningsevner til komplekse kabelkonfigurationer, herunder høje kerneantal, specialformede ledere og sammensatte afskærmningsstrukturer (såsom dobbelt-omviklet aluminiumsfoliefletning), hvilket sikrer proceskontrollerbarhed og produktkonsistens selv i komplekse strukturer.

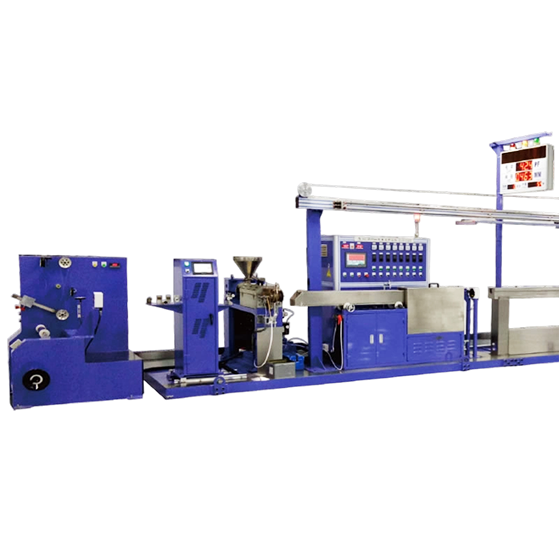

■ Anvendes i vid udstrækning: Bruges til strømledninger, computerledninger, dataledninger og højfrekvente ledninger til ekstrusion af isoleringsisolering udenfor. ■ Høj output: Optimering af skruedesign, skrueholdbarhed, ikke-sammenhængende gel, for ikke at tage af en krom, farveskift hurtigt, høj trådhastighed, høj output. ■ Høj kvalitet: Ekstrusionskoncentricitet: over 90%, OD-tolerance: /-0,03. ■ Temperaturkontrolpræcision: vedtaget SCR-strømstyringsmaskine med importeret temperaturkontrolbord af høj kvalitet, maskinens temperatur kontrolleres inden for /-1 ℃. ■ Nem styring: Intelligent kontrol, ledningsdiameter auto-feedback og justering, hommiseringsmaskinedesign kombineret med NEWTOPP specialiseret berøringsskærm. gør maskinens betjening lettere og mere bekvem.

Denne kobberskinne/aluminiumskinneekstruderingsproduktionslinje bruges til at kraftekstrudere smeltet kobber eller aluminiumslegering gennem en specifikt formet matrice, hvorved der kontinuerligt produceres samleskinneemner med den ønskede tværsnitsform. ■ Smeltning og holding: Smelter og holder metalråmaterialet ved en passende temperatur og renhed. ■ Højtryksekstrudering: Bruger et enormt tryk til at tvinge det smeltede metal gennem formningsmatricen. ■ Formning og afkøling: Køler hurtigt den ekstruderede profil og sætter dens form. ■ Retning og trækning: Retter profilen op for at sikre dens ligehed. ■ Skæring til længde: Skærer det færdige produkt til en forudbestemt længde. ■ Stabling og akkumulering: Automatiserer opsamling og stabling af færdige samleskinner. ■ Die System: En kritisk komponent, der bestemmer produktets endelige form. ■ Centraliseret kontrol: Koordinerer den stabile drift af hele produktionsprocessen.

■ Udbredt: Bruges til højfrekvent ledning, dataledning, computerledning og multi-gruppe snoning af strømledninger. ■ Høj output: Høj rotationshastighed, produktionseffektiviteten er 2 gange den traditionelle type. ■ Spændingsstabilitet: Indpaknings- og opspændingsspændingen forbliver konstant fra start til slut. ■ Pitch nøjagtigt: Indstil pitch på berøringsskærmen, PLC-kontrol. Pitch er stabil, mens den er normal eller accelererer og decelererer. ■ Kørsel: Overført akse-rækketype, kørselsrum og afstand kan indstilles frit. ■ Dette er den nyeste Cantilever stående maskine med en kapstan: bedre pitch, bedre kvalitet.

1250 Double Bow Stranding Machine er en industriel enhed, hvis kernefunktion er at effektivt og tæt spiralvinde (snoede) flere enkeltstrengede ledninger sammen i overensstemmelse med et specifikt mønster, hvilket danner en strukturelt stabil kabelenhed med forbedret elektrisk ydeevne. ■ Double Bow Design: Kernen i maskinen ligger i dens unikke "Double Bow" mekanisme. Disse to bueformede tilbagetræknings- og tilbagetrækningsmekanismer arbejder sammen for at sikre afbalanceret spænding og jævn bevægelse af de mange strenge under højhastighedssnoning, hvilket reducerer belastningsskader og forbedrer ensartetheden af ​​strengene. ■ Effektiv Wire Stranding-evne: Designet til samtidig at behandle et stort antal enkelte ledninger, den kan effektivt bundte og strenge store mængder af ledere, optiske fibre eller andre lineære materialer (op til deres øvre specifikationsgrænser). ■ Præcis stranding-kontrol: Gennem præcis mekanisk transmission og kontrol (såsom vugge-lignende take-up og pay-off) er snoningsstigningen (snoningstæthed) og snoningsretningen meget konsistente og kontrollerbare, hvilket er afgørende for at sikre de elektriske egenskaber, fleksibilitet og strukturelle stabilitet af det endelige kabel. Styring af spændingsbalance: Den dobbelte bue struktur, kombineret med et spændingsjusteringssystem, styrer effektivt den dynamiske spænding af flere tråde under højhastighedssnoning, hvilket forhindrer individuelle tråde i at blive for stramme eller løse, reducerer risikoen for brud og sikrer rundheden og ligeheden af ​​den strandede tråd. ■ Tilpasningsevne og fleksibel produktion: Designet rummer forskellige tråddiametre, materialer (såsom kobber, aluminium, legeringer og optiske fibre) og snoede konfigurationer, hvilket sikrer produktionsfleksibilitet. ■ Stabil produktionsgaranti: Den robuste mekaniske struktur og rationelle layout sikrer højhastigheds, kontinuerlige og stabile produktionsoperationer, der opfylder kravene til storskala kabelfremstilling. ■ Forbedring af kabelydeevne: Det ultimative mål er at producere strengede trådkerner med fremragende elektrisk ledningsevne, signaltransmissionskvalitet, anti-interferensegenskaber, mekanisk styrke og fleksible bøjningsegenskaber. Disse snoede ledninger er væsentlige komponenter til forskellige typer ledninger og kabler, såsom strømkabler, kommunikationskabler og datakabler.

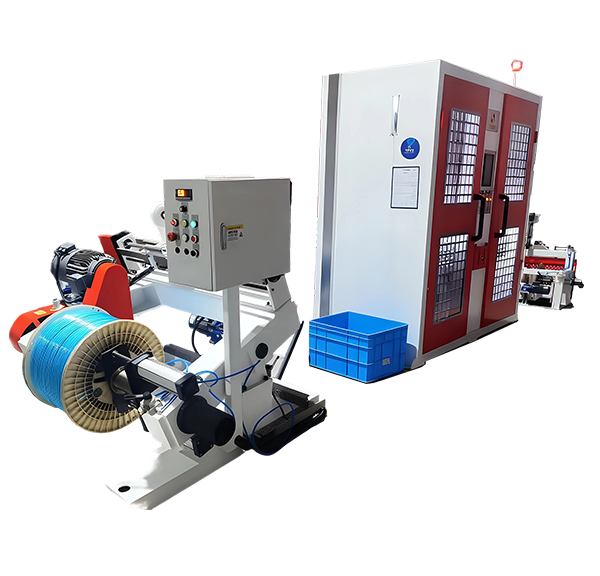

Anvendelse: Velegnet til back-twist pay-off og bare-twist pair snoning af isoleringskerneledninger af datakabler som Cat-5, Cat-5e, Cat-6 og HDMI 2.1 osv. Funktion: Vrid tilbage før parsnoning og reducer skaden på ledningen under snoningsprocessen. Back-twisting og pair-twisting maskiner arbejdede sammen. Hoveddele: Φ500 Active Back-twist pay-off maskine og Φ500 par snoede maskine

Anvendelse: Velegnet til CAT5E/ CAT6/ CAT7 Lan kabler par snoning. 1. Triple pitch design, 1,5 gange hastighed til traditionel dobbelt vridningsmaskine, når med 33% tilbage vridningshastighed. 2. Servo elektronisk pitch, berøringsskærm indstilling, PLC controller, nøjagtighed inden for /-2%. 3. Aktiv optagning, spændingen stabil fra tom til fuld undertråd.
