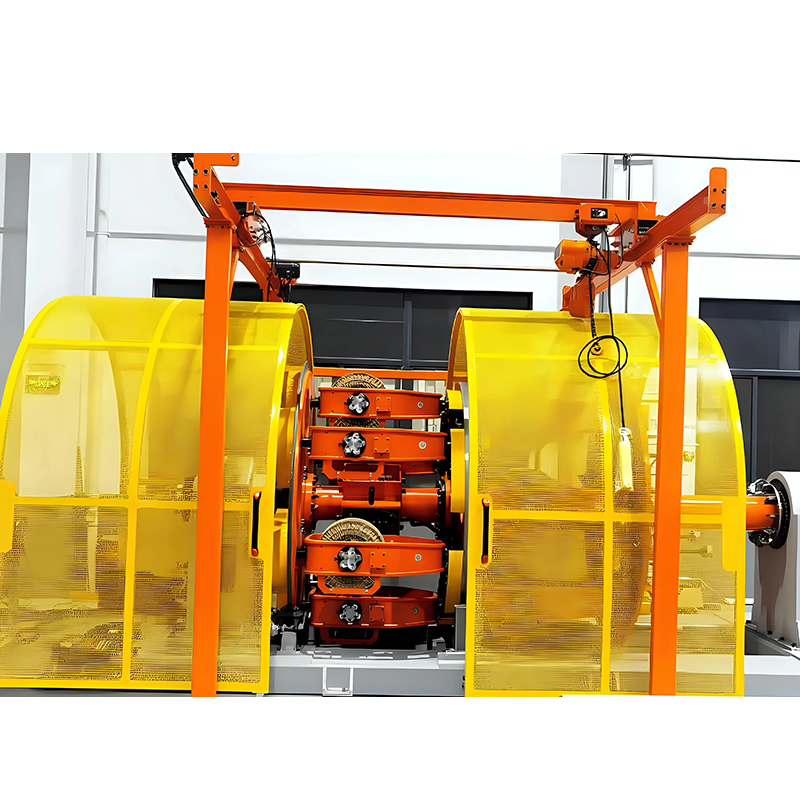

Den Planetarisk stranding/par snoningsmaskine fungerer som kerneudstyr til fremstilling af højtydende, komplekse præcisionskabler. Den er specielt designet til produktion af specialkabler, der kræver ekstremt høje standarder for elektrisk ydeevne, mekanisk styrke, fleksibilitet og konsistens. Dette udstyr fungerer efter et præcisionskoordineret bevægelsesprincip, hvilket gør det muligt for flere kerner at rotere og bevæge sig præcist og synkront omkring en central akse, der efterligner himmelkredsløbsbevægelser for at sikre optimal geometrisk symmetri og strukturel stabilitet under strandingsprocessen. Planetary Stranding Machine kontrollerer effektivt intern restspænding i kernerne under højhastighedsstranding, bevarer de oprindelige fysiske egenskaber af ledningen og fuldender stranding sammen med dobbeltlags afskærmning/beskyttelsesindpakning gennem en integreret kontinuerlig proces, hvilket væsentligt forbedrer produktionseffektiviteten og produktens ensartethed.
Grundlæggende tekniske principper
Planetarisk bevægelsesarkitektur: Anvender et unikt planetgears transmissionssystem, der gør det muligt for flere udbetalingsenheder at udføre sammensat omdrejning omkring den centrale optagningsakse sammen med deres egen rotation, hvilket opnår præcis regulering af liggelængden og spændingsbalance.
Spændingsoptimeringsmekanisme: Anvender omvendt drejningsmomentkompensationsteknologi til aktivt at modvirke torsionsspænding under stranding, hvilket minimerer tendensen til tilbagefjedring af ledninger for at sikre dimensionsstabilitet og langsigtet servicepålidelighed af det færdige kabel.
Integreret procesmodul: Kombinerer stranding, afskærmende indpakning (foliefletning) og tapeprocesser i et enkelt kontinuerligt flow, hvilket eliminerer kvalitetsudsving forårsaget af procesovergange og sikrer tæt vedhæftning og ensartet tæthed af afskærmningslaget til kabelkernen.
Typiske anvendelsesområder
Højhastigheds datatransmissionskabler: Producerer datakabler, der er kompatible med USB 3.1 , Thunderbolt, QSFP og andre højhastighedsforbindelsesstandarder, hvilket sikrer signalintegritet og lav krydstale.
Specialiserede kabler til medicinsk udstyr: Fremstiller kabler med flere kerner til medicinsk diagnostisk udstyr, der opfylder kravene til biokompatibilitet, mens de garanterer høj pålidelighed i komplekse medicinske miljøer.
Dynamiske applikationskabler: Designet specifikt til kabelbærersystemer og robotforbindelseskabler, der tilbyder fremragende bøjningstræthedsmodstand og mekanisk belastningstolerance.
Nye energi-højstrømskabler: Producerer højstrømskabler til ladestationer til elektriske køretøjer og energilagringssystemer, der opfylder kravene til elektrisk sikkerhed og holdbarhed i højtemperaturmiljøer.
Særlige kompositstrukturkabler: Håndterer komplekse strukturer såsom høje kerneantal, specielt formede ledere og kompositafskærmning (dobbeltlagsfoliefletning), hvilket sikrer proceskontrollerbarhed og produktkonsistens.
Sammenligning af udstyrstype
| Udstyrstype | Arbejdsprincip | Egnet kabelstruktur | Max antal kerner | Strandingshastighed | Ansøgningsegenskaber |

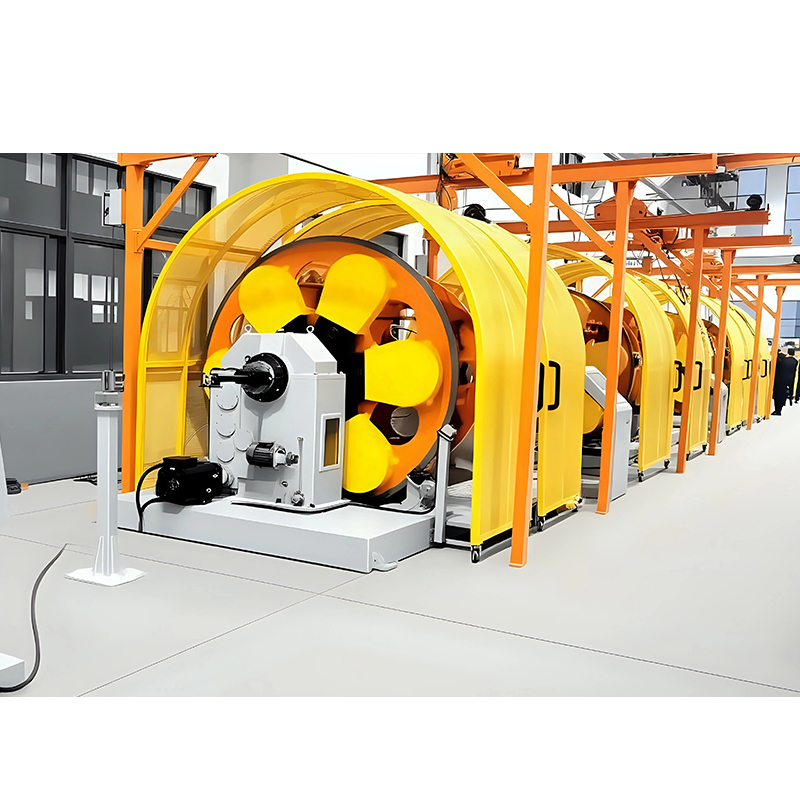

| Cage Planetary Strander | Planetgeardrev, samlet rotation | Strømkabler, Styrekabler | 7-61 kerner | Mellem-Høj hastighed | Robust struktur, velegnet til stranding med stort tværsnit |
| Rørformet Strander | Rørrotation, stationære gevinster | Kommunikationskabler, Datakabler | 1-30 kerner | Høj hastighed | Kompakt fodaftryk, let sporskifte |
| High-Speed Strander | Single-twist princip, bue rotation | Elektroniske ledninger, ledninger til biler | 1-7 kerner | Ultra-høj hastighed | Høj produktionseffektivitet, velegnet til fine ledninger |
| Back-Twist Pair Twister | Aktiv back-twist, synkron sporing | High-speed par kabler, Differential par | 2 kerner | Høj hastighed | Komplet vridning, fremragende signaltransmissionsydelse |
Professionel vedligeholdelsesvejledning
Rutinevedligeholdelsespunkter:
-
Kontroller regelmæssigt planetgearkassens olieniveau og forurening; prøvetestning anbefales for hver 500 driftstimer.
-
Kalibrering af spændingskontrolsystem bør udføres månedligt, hvilket sikrer, at spændingsfejl på tværs af udbetalingsenheder er <±5 %.
-
Ugentlig rengøring og slidinspektion af skiver og styreremskiver for at forhindre ridser i trådoverfladen.
Styring af kritiske komponenters livscyklus:
-
Planetgearsæt: Professionel inspektion anbefales hver 15.000 driftstimer.
-
Spindellejer: Kontroller spillerum hver 10.000 timer; planlagt udskiftning ved 24.000 timer.
-
Servodrev: Omfattende ydeevnetest og firmwareopgradering hvert 5. år.
Præcisionsfastholdelsesforanstaltninger:
-
Kvartalsvis verifikation af strenglægningslængdens nøjagtighed ved hjælp af lasermåleinstrumenter.
-
Halvårlig dynamisk balanceringskorrektion for hele maskinen for at reducere vibrationer under højhastighedsdrift.
-
Årligt eftersyn for at kontrollere monteringsafstande og justering af alle bevægelige dele.
Ofte stillede tekniske spørgsmål
Q1: Hvad er de vigtigste forskelle mellem en planetarisk strandingsmaskine og traditionelt strandingsudstyr?
A: Den Planetary Stranding Machine employs a planetary motion architecture where each payoff unit revolves around the central axis while maintaining its own rotation, achieving precise stranding angle control and stress balance. Traditional equipment typically uses a single rotation method, making it difficult to completely eliminate internal torque.
Q2: Hvordan vælger man den passende type strandingsudstyr?
A: Den selection should consider cable structure complexity, core count, conductor size, production speed requirements, and shielding needs. Planetary Stranding Machines are particularly suitable for high-precision, multi-core, complex cables requiring composite shielding, while Tubular Stranders are better suited for medium-complexity, high-speed production scenarios.
Q3: Hvordan evalueres udstyrs produktionskapacitet?
A: Den faktiske kapacitet afhænger af faktorer som kerneantal, strandingslængde og tråddiameter. For eksempel, med Newtopp Precision NP-500 Planetary Stranding Machine, der producerer et 7-kernet 18AWG-kabel, kan den maksimale hastighed nå 60 m/min med en teoretisk 24-timers kapacitet på cirka 86.400 meter.
Spørgsmål 4: Hvad er udstyrets opgradering og udvidelsesevne?
A: Moderne Planetary Stranding Machines har modulært design, der muliggør funktionel udvidelse ved at tilføje udbetalingsenheder, integrere inline-inspektionsmoduler eller opgradere kontrolsystemer. Newtopp Precision udstyr understøtter opgraderinger fra grundlæggende konfigurationer til fuldt automatiserede intelligente produktionslinjer.
