Den

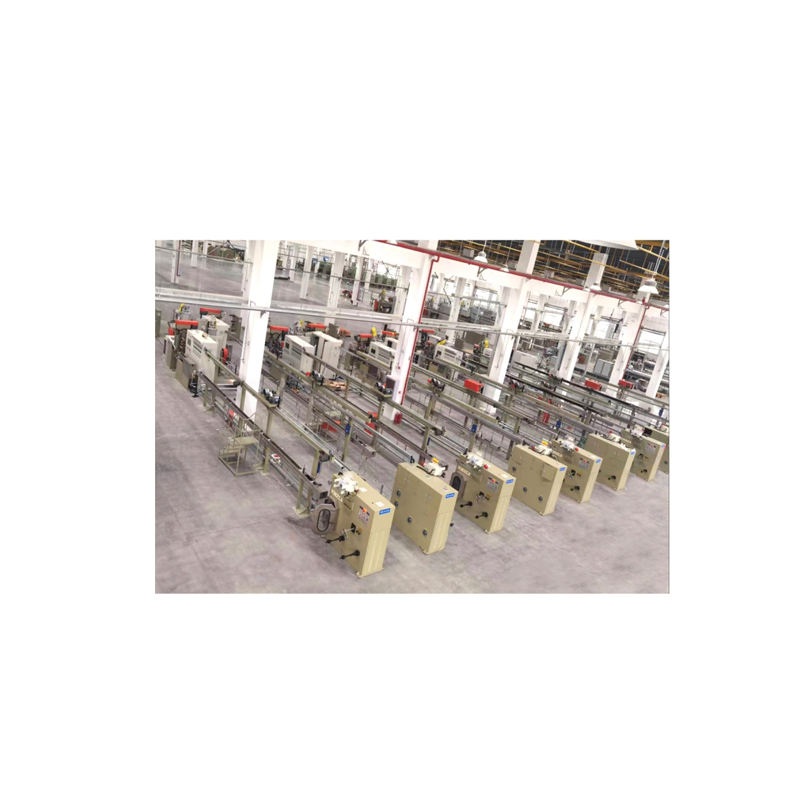

Kernetrådsisoleringsekstruderingslinje er en kerneudstyrsserie udviklet af Jiangsu Newtopp Precision Machinery Co., Ltd. til kabellederisoleringsbehandling, designet til at realisere højpræcision, højeffektiv enkeltlags- eller enkeltlagsstribeisoleringsekstrudering. Som en national højteknologisk virksomhed, der er specialiseret i R&D og fremstilling af avanceret kabeludstyr, har Newtopp integreret over ti års teknisk erfaring i Core Wire Insulation Extrusion Line, hvilket sikrer, at det overholder ISO9001 kvalitetsstyringssystemstandarder. Denne udstyrsserie er blevet et nøglevalg for producenter inden for bilkabler, nye energikabler, datatransmissionskabler og andre områder på grund af dens stabile ydeevne og kompakte struktur, og Core Wire Insulation Extrusion Line skiller sig også ud på det globale marked med sine kernefordele med høj output, høj præcision og pladsbesparelse.
1. Arbejdsprincip for kernetrådsisoleringsekstruderingslinje
Den Core Wire Insulation Extrusion Line operates based on the principle of "melting-extrusion-forming-cooling-winding", and Newtopp has optimized each link with professional technology:
- Lederens fodring: Den cable conductor is stably fed through the pay-off device, and the tension control system independently developed by Newtopp ensures that the conductor remains straight and stress-free during operation, laying the foundation for insulation concentricity.
- Materialesmeltning og -transport: Den extruder screw, designed and optimized by Newtopp’s R&D team, adopts high-wear-resistant materials and a special thread structure. It efficiently conveys, melts and plasticizes insulation materials (such as PE, PVC, Teflon) while avoiding material adhesion and screw chrome peeling.
- Præcisionsekstrudering: Den molten insulation material is extruded onto the conductor surface through a high-precision die. The SCR power control system and imported temperature control table adopted by the equipment realize ±1℃ temperature control precision, ensuring uniform material melting and stable extrusion pressure.
- Formning og vikling: Efter ekstrudering afkøles den isolerede leder af en vandtank for at størkne isoleringslaget, derefter overvåger det intelligente ledningsdiameterdetektionssystem (med automatisk feedback- og justeringsfunktion) den ydre diameter i realtid, og til sidst fuldender den integrerede opsamlingsenhed viklingen.
Newtopps Core Wire Insulation Extrusion Line integrerer kerneteknologierne i sit uafhængige R&D-center, såsom intelligent kontrolsystem og integreret strukturelt design, som ikke kun forenkler driftsprocessen, men også forbedrer konsistensen af produktkvaliteten.
2. Ansøgningssager
Newtopps Core Wire Insulation Extrusion Line er blevet brugt i vid udstrækning i følgende typiske scenarier ved at udnytte sin rige erfaring med at betjene flere high-end kabelfelter:
| Ansøgningsfelt | Kabeltype | Kundens efterspørgsel | Udstyrs ydeevne fordel |
| Bilindustrien | Ledere til ledningsnet til biler | Høj isoleringskoncentricitet (≥93 %), stabil ydeevne under høje temperaturer | OD-tolerance ±0,005 mm, temperaturkontrolpræcision ±1℃, opfylder kravene til pålidelighed i bilelektronik |
| Ny energiindustri | EV ladekabelkerner | Højt output, hurtigt farveskift, overholdelse af miljøbeskyttelse | Optimeret skruedesign forbedrer produktionseffektiviteten med 30 % sammenlignet med traditionelt udstyr; hurtig farveskift funktion reducerer materialespild |
| Datakommunikationsindustrien | Cat5e/Cat6 datakabelledere | Stribet isolering (til signalidentifikation), høj dimensionsnøjagtighed | Understøtter enkelt-lags striping ekstrudering; intelligent diameterkontrol sikrer ensartet signaloverførselsydelse |
| Industriel kontrolindustri | Robotkabelkerner | Slidbestandigt isoleringslag, kompakt udstyrslayout | Skrue med ikke-sammenhængende geldesign sikrer isoleringsmaterialets renhed; integreret struktur sparer 5M fabriksplads |
Dense cases fully verify the adaptability of the Core Wire Insulation Extrusion Line to different application scenarios, and Newtopp’s cooperation with long-term partners (including large enterprises in the cable industry) also proves the equipment’s market recognition.
3. Sammenligning af produktydelse (Newtopp vs. traditionelt udstyr)
For at hjælpe kunderne intuitivt med at forstå fordelene ved Core Wire Insulation Extrusion Line, foretages følgende sammenligning med traditionelt isoleringsekstruderingsudstyr baseret på Newtopps faktiske testdata og kundefeedback:
| Ydelsesindikator | Newtopp Core Wire Insulation Extrusion Line | Traditionelt isoleringsekstruderingsudstyr | Fordel ved Newtopp |
| Isoleringskoncentricitet | ≥93% | 85 %-90 % | Højere koncentricitet reducerer signaldæmpning, velegnet til højpræcisionskabler |
| OD Tolerance | ±0,005 mm | ±0,01-0,02 mm | Mere præcis dimensionskontrol, opfylder avancerede kabelkvalitetsstandarder |
| Præcision af temperaturkontrol | ±1℃ | ±3-5℃ | Stabil smeltetemperatur sikrer ensartet isoleringstykkelse |
| Udstyr samlet længde | Reduceret med ≥5M sammenlignet med traditionelle modeller | Længere (integreret med separate hjælpeenheder) | Kompakt layout, sparer fabriksplads, reducerer installationsomkostninger |
| Trådhastighed og output | Høj trådhastighed, 30% højere output | Generel trådhastighed, begrænset output | Forbedrer produktionseffektiviteten, forkorter leveringscyklussen |
| Farveændringseffektivitet | Hurtigt farveskift, lavt materialespild | Lang farveskiftetid, højt spild | Reducerer produktionsnedetid og materialeomkostninger |
| Driftssvær | Intelligent touchskærmskontrol, automatisk diameterjustering | Manuel betjening, kompleks parameterindstilling | Sænker dygtighedskravene til operatører, reducerer menneskelige fejl |
Bemærk: Dataene i tabellen er afledt af Newtopps laboratorietestresultater og tredjeparts detektionsrapporter, og sammenligningsobjekterne er almindeligt traditionelt udstyr på markedet (ikke-lave-end produkter).
4. Vedligeholdelsesvejledning
For at sikre den langsigtede stabile drift af Core Wire Insulation Extrusion Line, giver Newtopp professionelle vedligeholdelsesforslag baseret på ISO14001 miljøledelsessystemkrav og udstyrs strukturelle egenskaber:
4.1 Daglig vedligeholdelse (før/efter drift)
- Kontroller temperatursensoren, trykmåleren og andre komponenter for normal drift; sikre, at SCR-strømstyringssystemet er fri for unormal opvarmning (Newtopps udstyr anvender importerede sensorer af høj kvalitet med længere levetid).
- Undersøg skruen og cylinderen for materialerester; rengør dem i tide for at undgå sammenklumpning af materiale, der påvirker ekstruderingskvaliteten (skruens ikke-sammenhængende geldesign reducerer rengøringsfrekvensen).
- Kontroller tætheden af opsamlingsanordningen og styrehjulet; juster spændingen for at forhindre lederskade under drift.
4.2 Regelmæssig vedligeholdelse (hver 3. måned/6. måned)
| Vedligeholdelsescyklus | Vedligeholdelsesartikler | Driftskrav | Newtopp support |
| 3 måneder | Udskift skruetræksystemets smøreolie | Brug ISO-certificeret smøreolie for at sikre jævn drift | Giv olietypeanbefaling og vedligeholdelsesvideovejledning |
| 3 måneder | Kalibrer temperaturkontrolbordet og diameterdetektoren | Kalibrer i henhold til Newtopps leverede standardparametre | Tilbyd online teknisk support til kalibrering |
| 6 måneder | Undersøg matricen for slid; poler eller udskift om nødvendigt | Den die is made of high-hardness alloy, which can be reused after polishing | Levere værktøj til vedligeholdelse af matrice og levering af reservedele |
| 6 måneder | Kontroller den integrerede rammestruktur for løshed | Spænd boltene i henhold til drejningsmomentkravene | Den equipment frame adopts welding technology from Newtopp’s finishing center, with high structural stability |
4.3 Tips til fejlhåndtering
- Unormal temperaturkontrol: Kontroller, om temperaturføleren er løs; Hvis problemet fortsætter, skal du kontakte Newtopps tekniske team.
- Utilstrækkelig koncentricitet: Bekræft matricejusteringen; se udstyrsmanualen eller konsulter Newtopps R&D-ingeniører for justeringsmetoder.
- Skrueblokering: Stop fodring med det samme, opvarm tønden for at smelte det resterende materiale, og rengør det.
5. Ofte stillede spørgsmål (FAQ)
Q1: Hvilke typer ledere er egnede til Core Wire Insulation Extrusion Line?
A: Udstyret er kompatibelt med kobberledere, aluminiumsledere og kobberbeklædte aluminiumsledere med en diameter på 0,1 mm-2,0 mm, som kan opfylde behovene for isoleringsbehandling af bilkabler, nye energikabler, datatransmissionskabler og andre produkter. Newtopp kan også levere skræddersyede matriceløsninger i henhold til kundespecifikke lederspecifikationer, baseret på sin rige erfaring med tilpasning af kabeludstyr.
Q2: Understøtter udstyret stribet isoleringsekstrudering? Hvordan skifter man mellem enkeltlags og stribet tilstand?
A: Ja, Core Wire Insulation Extrusion Line understøtter både enkelt-lags og enkelt-lags striping-isoleringsekstrudering. Skiftet mellem tilstande kræver kun udskiftning af den tilsvarende matrice og justering af materialetilførselsparametrene via den dedikerede berøringsskærm. Udstyrets hurtige farveændringsdesign sikrer, at tilstandsskiftetiden kontrolleres inden for 30 minutter, hvilket reducerer produktionsnedetiden. Dette funktionelle design er afledt af Newtopps dybtgående forskning i produktionsbehovene for multi-type kabler.
Q3: Hvor meget plads kan den integrerede struktur spare sammenlignet med traditionelt udstyr?
A: Det traditionelle kernetrådsisoleringsekstruderingssystem kræver separat arrangement af akkumulator, kapstan, take-up, metertæller og andre hjælpeenheder med en samlet længde på omkring 12-15M. Newtopps Core Wire Insulation Extrusion Line integrerer alle hjælpefunktioner i én struktur, hvilket reducerer den samlede længde med mere end 5M (den faktiske længde er 7-10M), hvilket i høj grad sparer fabrikkens vandrette installationsplads. Denne strukturelle optimering er en af de centrale teknologiske præstationer i Newtopps R&D-center for pladsbesparende udstyr.
Q4: Hvad er levetiden for skruen i ekstruderingslinjen? Hvordan sikrer man dens holdbarhed?
A: Skruen i Core Wire Insulation Extrusion Line er lavet af højslidstærkt legeret stål og gennemgår en speciel varmebehandlingsproces med en levetid på mere end 30.000 arbejdstimer under normal brug. Newtopp sikrer skruens holdbarhed gennem strengt råmaterialevalg og præcisionsbearbejdning i efterbehandlingscentret. Samtidig giver vi regelmæssig skrueinspektion og vedligeholdelsesvejledning for at hjælpe kunder med at forlænge levetiden.
