Anvendelse: Velegnet til back-twist pay-off og bare-twist pair snoning af isoleringskerneledninger af datakabler som Cat-5, Cat-5e, Cat-6 og HDMI 2.1 osv.
Funktion: Vrid tilbage før parsnoning og reducer skaden på ledningen under snoningsprocessen. Back-twisting og pair-twisting maskiner arbejdede sammen.
Hoveddele: Φ500 Active Back-twist pay-off maskine og Φ500 par snoede maskine

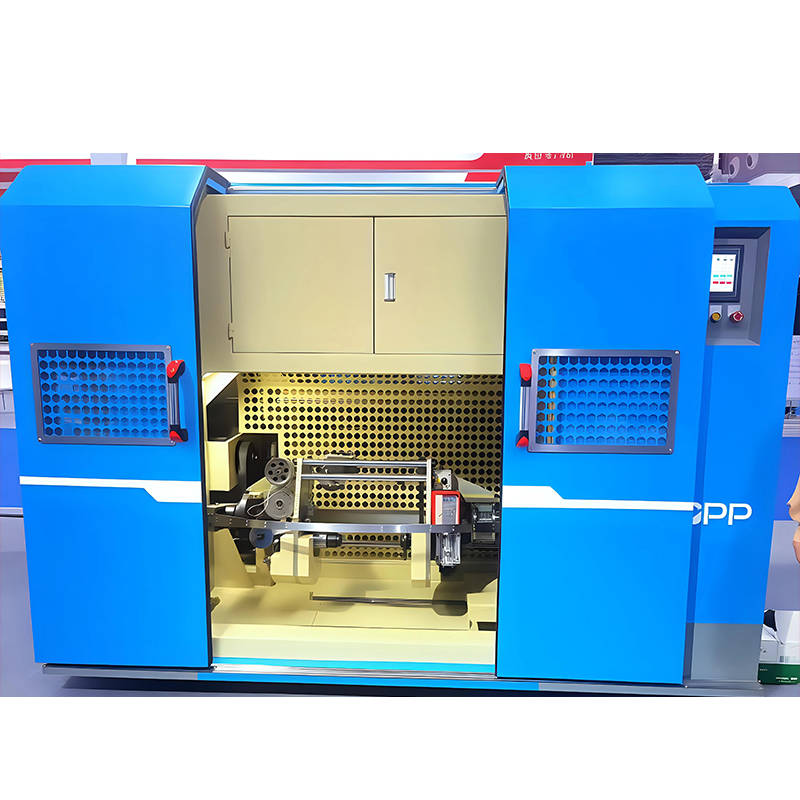

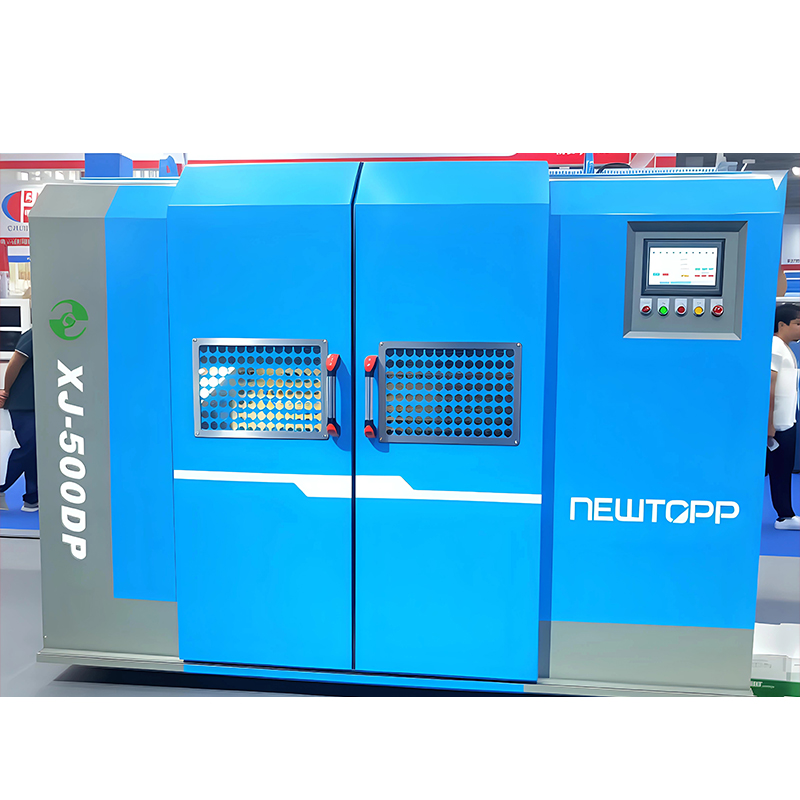

Den Vandret/lodret type Back-Twist Pair Stranding Machine er et centralt stykke udstyr i avanceret datakabelfremstilling. Den er specielt designet til back-twist pay-off og bare-twist pair stranding af isolerede kerneledninger, der bruges i præcisionsdatakabler som Cat-5, Cat-5e, Cat-6 og HDMI 2.1. Kernen i denne maskine ligger i dens synergistiske "back-twist first, then pair-twist" driftstilstand, som effektivt reducerer trådspænding og skade under strandingsprocessen. Dette sikrer stabiliteten og konsistensen af den elektriske ydeevne af ledningsparrene, og danner grundlaget for at producere højtydende datatransmissionskabler med lav latens.
Som en nøglekomponent i kabeludstyrsproduktmatricen fra Jiangsu Newtopp Precision Machinery Co., Ltd., inkorporerer denne Back-Twist Pair Stranding Machine over et årti af F&U-erfaring inden for fremstilling af højpræcisionsmaskiner, hvilket afspejler vores konsekvente stræben efter den tekniske filosofi om "præcision, effektivitet og pålidelighed."
Dybdegående teknisk principanalyse

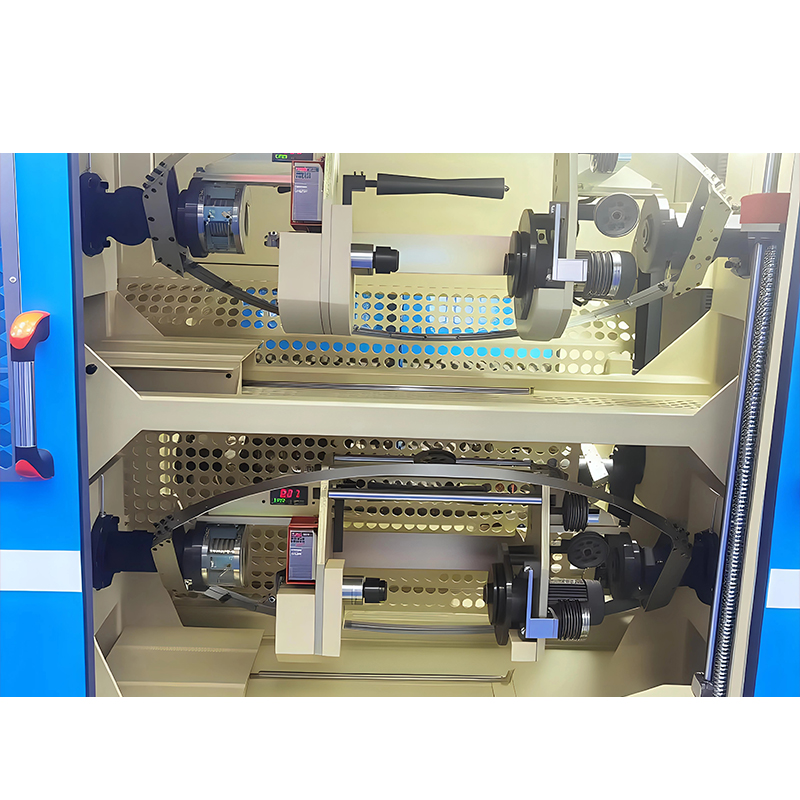

Den equipment operates through the coordinated work of a Φ500 active back-twist pay-off machine and a Φ500 pair stranding machine. Its core principle is that the active back-twist pay-off unit neutralizes the inherent torsion of the core wire generated during the unwinding rotation in real-time, placing the core wire in a state of "zero torsion" or minimal residual stress before it enters the stranding unit. Subsequently, the pair stranding machine twists two core wires into a pair with high-precision pitch control.
Denne proces minimerer problemer såsom mikroskader på isoleringslaget og ændringer i lederforlængelse forårsaget af drejningsmomentakkumulering i traditionel parstrengning, hvilket væsentligt forbedrer de vigtigste elektriske ydeevneparametre for ledningsparret, herunder returtab og nærende krydstale (NEXT).
Typiske ansøgningssager
| Kabeltype | Ansøgningsbeskrivelse | Ydelseskrav til Back-Twist Pair Stranding Machine |
|---|---|---|
| Cat-6/6A | Gigabit/10-Gigabit Ethernet | Kræver ekstrem høj strandingspræcision og konsistens for at garantere transmissionsydelse ved frekvenser på 250MHz og derover. Back-twist-processen reducerer defekter og sikrer kanalens overholdelse. |
| HDMI 2.1 | Ultra-High-Definition Audio-Video Transmission | Understøtter høje hastigheder op til 48 Gbps, hvilket kræver stringent parsymmetri og signalintegritet. Udstyret sikrer ensartet parstranding og lav skade. |
| Specialiserede højhastighedsdatakabler | Datacenter, interne serverforbindelser | Skal ofte opfylde strengere impedans- og dæmpningskrav. Maskinens stabilitet og høje præcision garanterer batchproduktion af kvalificerede produkter. |
Ved at udnytte F&U-styrken fra en national højteknologisk virksomhed designer Newtopp Precision Back-Twist Pair Stranding Machine til fuldt ud at opfylde de strenge krav i de førnævnte avancerede applikationer til grundlæggende ledningsfremstilling.
Vedligeholdelse og teknisk support
For at sikre, at den vandrette/lodrette type Back-Twist Pair Stranding Machine bevarer optimal nøjagtighed og stabilitet på lang sigt, anbefaler Newtopp at overholde følgende vedligeholdelsesretningslinjer:
Daglig inspektion: Tjek pneumatisk komponenttryk, spændingssystemrespons, temperaturstigning i hovedlejer og enhver unormal vibration.
Regelmæssig vedligeholdelse: Efterfyld specificeret fedt til roterende komponenter (f.eks. tilbagedrejningslejer, stranding af buelejer) i henhold til tidsplanen, rengør fotoelektriske sensorer, og eftersøg og spænd alle elektriske forbindelser.
Nøjagtighedskalibrering: Kalibrer periodisk back-twist-vinklen og stranding-pitch ved hjælp af professionelle instrumenter. Denne service kan leveres af Newtopps professionelle ingeniører.
Newtopp Precision sikrer kvaliteten af hver maskine, der leveres gennem sit ISO9001 kvalitetsstyringssystem. Understøttet af et servicesystem med fuld kæde, der dækker F&U, fremstilling og salg, giver vi kunderne omfattende support lige fra installation og idriftsættelse, operatørtræning til livslang teknisk assistance.
Ofte stillede spørgsmål (FAQ)
Q: Hvorfor er "back-twist"-trinnet nødvendigt ved fremstilling af datakabelpar?
A: Tilbagesnoning anvendes til at eliminere den rotationsspænding, der er akkumuleret i den isolerede kernetråd under udbetalingsprocessen. Uden tilbagesnoning ville direkte parstrengning forårsage, at denne stress fører til mikrodeformation af ledningens indre struktur, hvilket i alvorlig grad påvirker stabiliteten af karakteristiske impedans- og krydstaleindikatorer under højfrekvent signaltransmission. Dette gør det svært for kablet at bestå test af høj standard som Cat-6/HDMI 2.1.
Q: Hvad er de specifikke fordele ved Newtopps Back-Twist Pair Stranding Machine sammenlignet med almindelige par tvillinger?
A: Den core advantage is the integrated synergy of "active back-twist" and "high-precision pair stranding." Ordinary pair twinners lack back-twist or have only simple over-twist compensation, which can easily cause wire damage. Our equipment achieves active back-twisting through a precision control system, protecting the wire from the source. Simultaneously, the stranding unit, with its high-rigidity design and advanced drives, ensures extremely uniform and consistent lay length. This directly enhances the first-pass yield rate of the product's electrical performance and overall production yield.
Spørgsmål: Hvad er de vigtigste faktorer, der skal overvejes, når du vælger mellem de horisontale og vertikale typer?
A: Den primary consideration is the spatial layout of the workshop (elongated or tall space). Secondly, consider operational and maintenance habits. The horizontal type facilitates operation and is suitable for most traditional workshops. The vertical type saves floor space and is ideal for modern production lines with high automation and compact layouts. Newtopp sales engineers can provide optimal selection recommendations based on your specific floor plan.
Spørgsmål: Kan udstyret rumme produktion af kernetråde med forskellige specifikationer (f.eks. diameter, læggelængde)?
A: Ja. Newtopps Back-Twist Pair Stranding Machine er designet til god alsidighed. Produktionen kan hurtigt skiftes mellem forskellige trådparspecifikationer ved at ændre udbetalingsspolen, justere strammeren og ændre strandingsparametre (såsom hastighed, pitch osv.) på berøringsskærmen. Vi leverer detaljerede betjeningsvejledninger og vejledning i parameterindstilling.
Spørgsmål: Hvordan sikrer Newtopp som udstyrsproducent den langsigtede stabile drift af maskinen?
A: For det første er kernekomponenter såsom hovedspindel, lejer og servosystemer hentet fra internationalt anerkendte mærker. For det andet besidder vi et uafhængigt R&D-center og efterbehandlingscenter, der giver mulighed for intern præcisionsbearbejdning af vigtige strukturelle dele for at sikre grundlæggende kvalitet. Endelig yder vi omfattende eftersalgssupport, herunder fjerndiagnostik, reservedelsforsyning og regelmæssige opfølgninger, hvilket sikrer, at vores kunders produktionslinjer fungerer kontinuerligt og effektivt. Vores ISO14001 miljøledelsessystem forpligter os også til at praktisere miljøansvar i fremstilling og service af udstyr.
