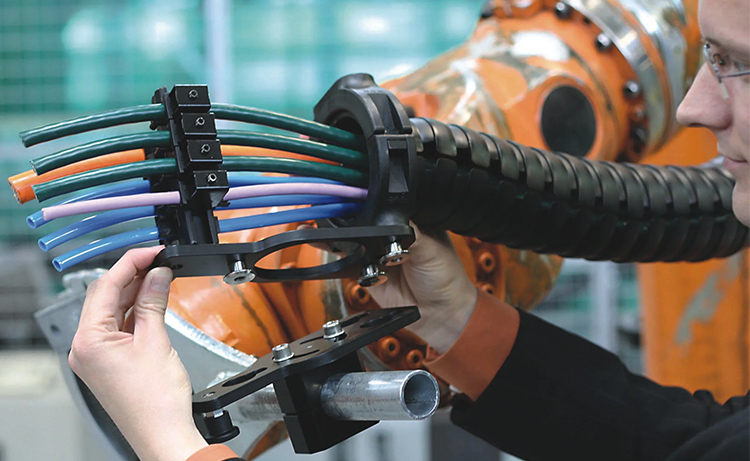

Industrielle fleksible kabler (Robotarmlinje, Trækkædelinje)

Ekstruderingsproces

Anbefalet: 60 mm 25 mm kernetrådsekstruder

Monteringsproces

1. Enkelt snoning anbefales: 1000 mm cantilever enkelt vridning

2. Kabelføring anbefales: 400mm-500mm burstrandingsmaskine

Ekstruderingsproces for ydre kappe

Anbefalet: 70 mm ydre kappe ekstruder

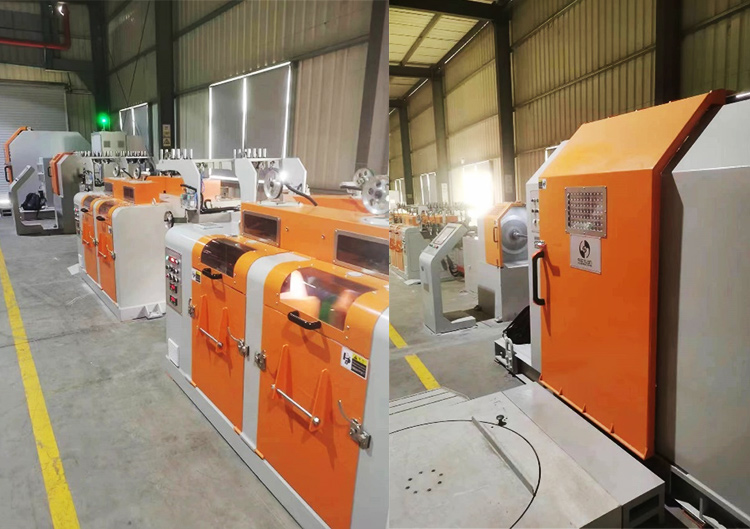

Industriel linje - ekstruderingsproces

Ansøgninger:

Velegnet til højhastighedsekstrudering af enkeltlags lederisoleringsstrimmelisolering.

Funktioner:

1. Bred vifte af applikationer
2. Høj produktionskapacitet
3. Høj kvalitet
4. Stabil temperaturkontrol
5. Nem betjening
6. Lille fodaftryk

1000 mm Cantilever Stranding Process

Ansøgninger:

Velegnet til flerstrenget stranding af industrikabler (trækkædelinjer, robotkabler osv.), datakabler og strømkabler.

Funktioner:

1. Bred vifte af applikationer
2. Høj gennemstrømning
3. Stabil spænding
4. Præcis strandingsstigning

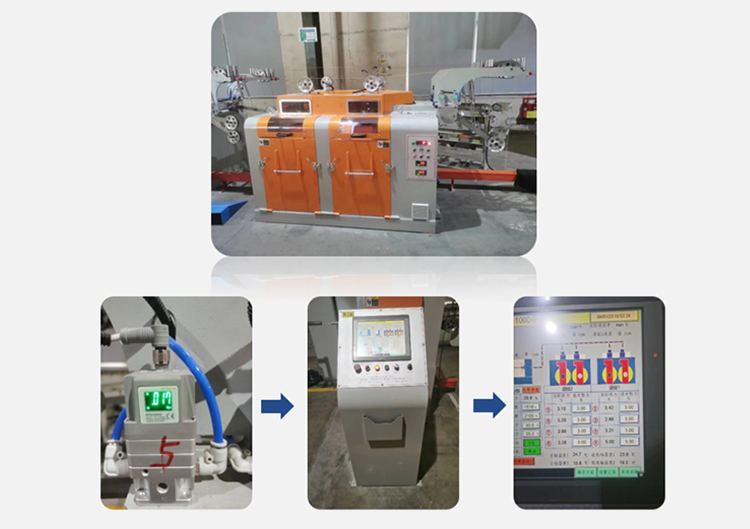

Cantilever spil afrulning og pay-off ramme

Nøgleteknologier:

✔ Høj effektivitet, afviklingshastighed 500 rpm.
✔ Drevet afvikling og udbetaling.
✔ Proportional ventilspændingsjustering, industriel kontrolpanelkontrol og nem betjening.

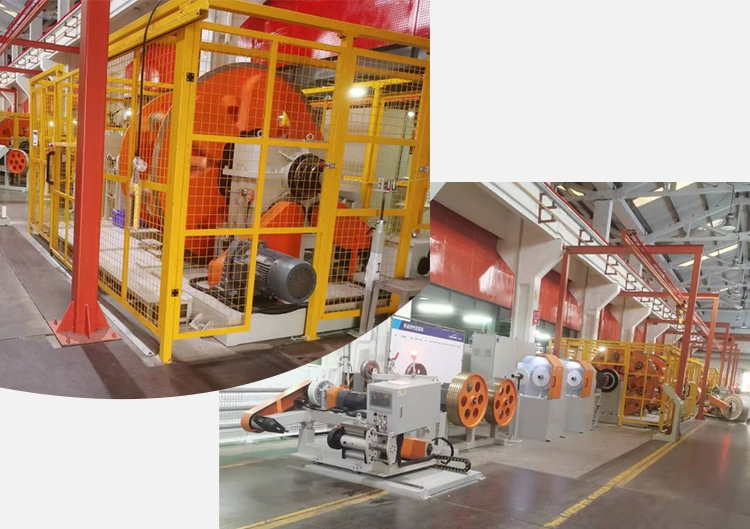

400 mm-500 mm buroprulningsmaskine (kombineret proces)

Ansøgninger:

Velegnet til forarbejdning af høje krav, specielle standard industrikabler til bundter.

Funktioner:

1. Aktiv trådfremføring, overvågning af spændingsmodul i realtid og feedbackkontrol med lukket sløjfe.
2. Elektronisk tonehøjde, trinløst justerbar, præcis tonehøjde.
3. Kraftokularet synkroniseres med hovedenhedens betjening, hvilket reducerer friktionen.
4. Aksel-type vikling sikrer stabil wire ydeevne.
5. Intelligent kontrol, alarmnedlukning.
6. Nem installation, ingen fundament nødvendig.

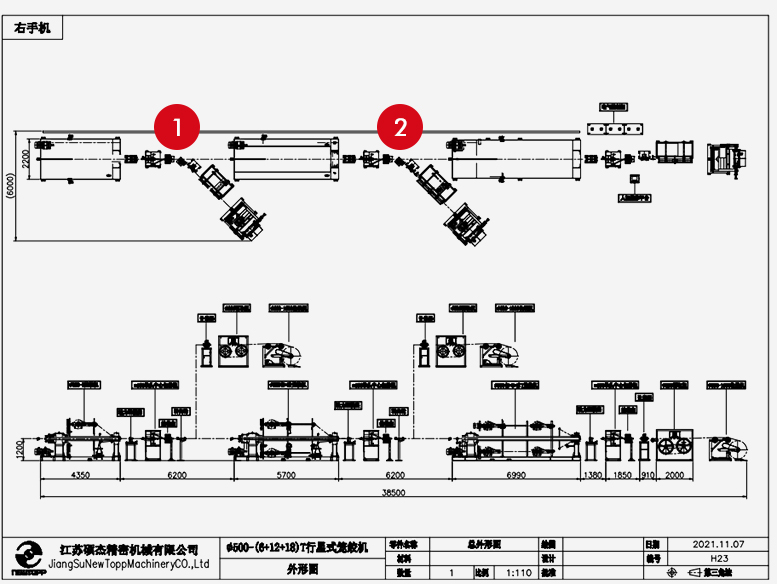

Burspil - Designtegninger

Funktioner:

Tilstand 1 : 1 6 12 18, 36 hoveder integreret betjening

Tilstand 2 : 6 hoveder, 12 hoveder, 18 hoveder, tre uafhængige ankerspil kan betjenes.

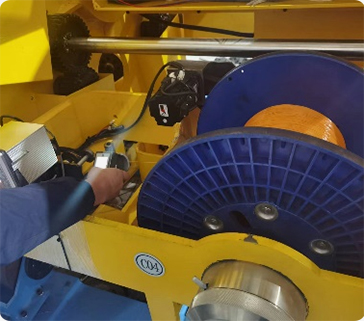

Afslapning

Brug en 2kW servomotor til at drive trådrullen til aktiv afrulning. Et intelligent spændingsmodul
overvåger spændinger i realtid, hvilket muliggør et lukket sløjfesystem, der opretholder konsekvent balance,
stabil spænding.

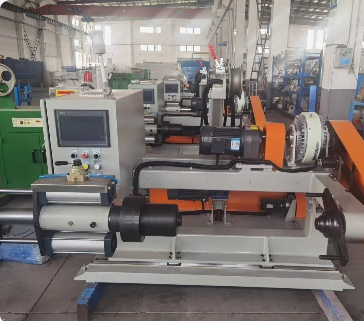

Trådsamling

Der anvendes et strømoptagssystem af spoletypen, udstyret med en separat PLC og industrielt kontrolpanel.
Den kan fungere uafhængigt eller i forbindelse med hovedenheden, hvilket giver bekvem betjening.
Servomotoren styrer den venstre og højre bevægelse af trådrullen, hvilket giver mulighed for præcis justering
af hjulafstanden og -bredden.

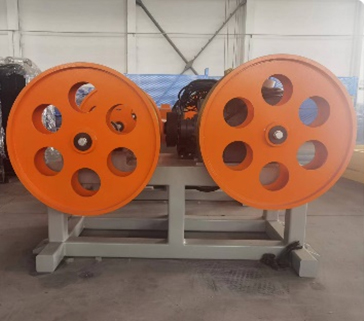

Optagelse

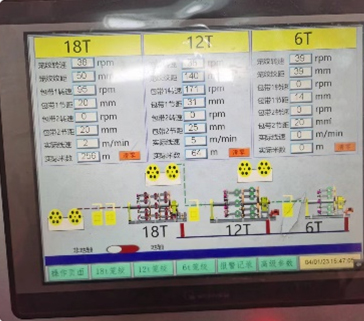

Der anvendes dobbelthjulsoptræk, med direkte digitale indstillinger via en berøringsskærm. Stangstigningen er ubegrænset.
En 5KW gearet imotor og frekvensomformer kontrol, sammen med synkrone remskiver, sikrer absolut
præcis og stabil strengstigning ved at styre optagningshastigheden og buropviklingsmaskinens
retningsbestemt position.

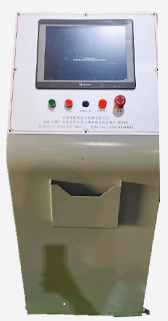

Betjeningspanel

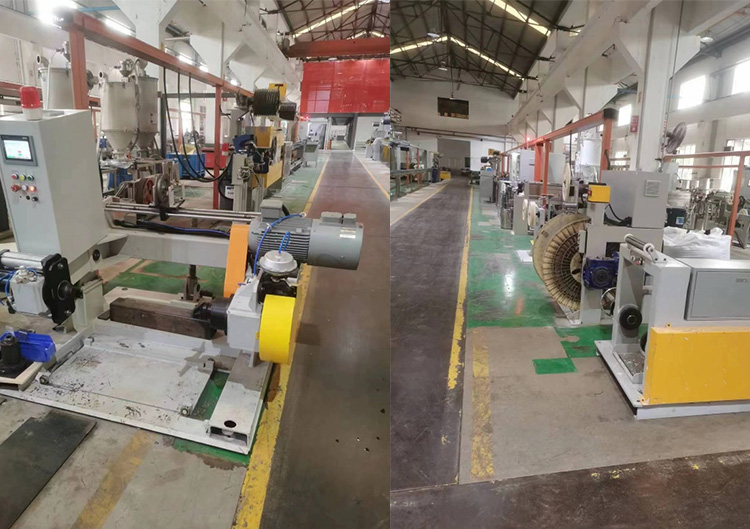

Ekstruderingsproces for ydre kappe:

Anbefalet:

70 mm ydre kappe ekstruder

Ansøgninger:

Velegnet til ekstrudering af den ydre kappe af industrikabler, datakabler,
kommunikationskabler, højfrekvente kabler osv.
